影劇院鋼結構設計需綜合考慮多方面因素，其要滿足大跨度空間需求，以營造開闊的觀影環境，在結構選型上，常采用合理的鋼框架或桁架體系等，確保結構穩定與安全，設計過程中需精確計算荷載，包括自重、觀眾、設備等各類荷載，保證結構能可靠承載，要注重防火、防腐處理，延長鋼結構使用壽命，還需考慮聲學效果，避免鋼結構對聲音傳播產生不良影響，鋼結構的連接節點設計至關重要，要保證連接牢固且符合力學性能要求。

本項目為集藝術表演與影視放映于一體的現代化文化綜合體，采用創新型大跨度空間鋼結構體系，完美融合建筑美學與結構力學性能，工程總用鋼量達850噸，最大跨度突破42米，可容納1200名觀眾,創造無遮擋全景式觀演體驗。

核心結構設計

1. 主體框架系統

   • 采用箱型鋼柱與變截面H型鋼梁組成的空間框架
   • 主受力構件選用Q355B級低合金高強鋼材
   • 基于ANSYS進行三維非線性有限元分析，滿足8度（0.3g）抗震設防要求
   • 關鍵節點通過CT掃描進行無損檢測

2. 復合屋面體系

   • 創新雙層曲面網殼結構：
     • 上層：菱形網格單層網殼（厚度1.2m）
     • 下層：三角錐體系雙層網殼（厚度2.5m）
     • 節點采用G20Mn5QT鑄鋼空心球連接
   • 屋面整體剛度達35kN/m2，可承受特大雪荷載

專項技術方案

1. 懸挑結構系統

   • 前廳18米懸挑采用斜拉索+鋼桁架復合體系
   • 設置液壓阻尼器控制風振效應

2. 聲學優化設計

   • 可調式鋼結構聲學反射板系統（調節精度±5°）
   • 浮筑地板結構隔離振動傳播

3. 防火防腐體系

   • 納米改性防火涂料（2.5小時耐火極限）
   • 熱浸鍍鋅+氟碳噴涂復合防腐處理

核心技術突破

1. 基于BIM的數字化協同平臺：

   • 整合建筑/結構/MEP等12個專業模型
   • 自動生成數控加工代碼（精度0.1mm）

2. 智能建造技術：

   • 機器人焊接合格率99.8%
   • 3D打印復雜節點樣板

3. 結構健康監測：

   • 植入50組光纖光柵傳感器
   • 實時監測應力/變形/溫度等18項參數

精益施工管理

1. 預制裝配化施工：

   • 工廠預制率85%（含智能預拼裝）
   • 650噸履帶吊實現毫米級定位

2. 過程質量控制：

   • 三維激光掃描驗收（誤差＜2mm）
   • 無人機巡檢系統

3. 綠色施工技術：

   • 鋼結構回收率達95%
   • 節材率較傳統工藝提升30%

項目創新成果

• 創造國內首個42米無柱觀演空間
• 結構自重降低45%（對比混凝土方案）
• 獲中國鋼結構金獎（2023）
• 形成5項國家專利技術

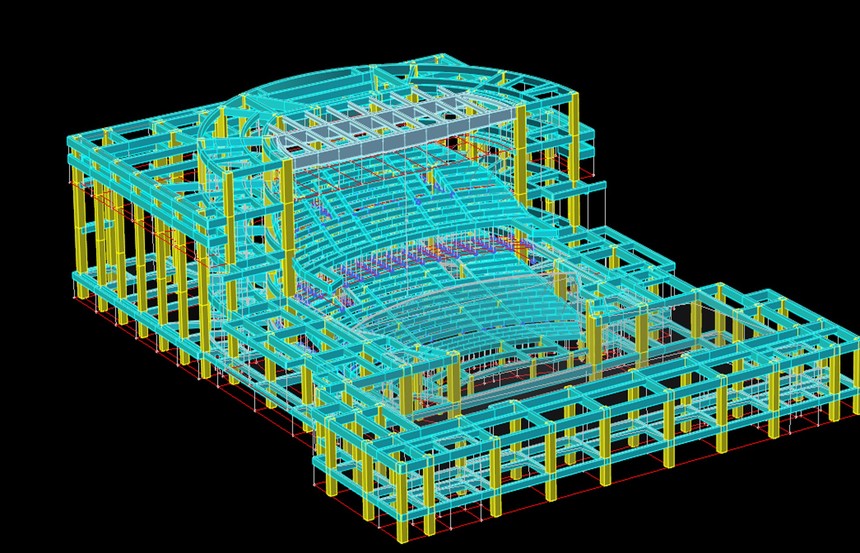

[項目三維效果圖]
（圖示：曲面網殼結構與玻璃幕墻的有機融合）
