螺旋樓梯的CAD軟件繪制步驟可以分為以下簡單步驟：，，1. 打開CAD軟件并創建一個新文件。，2. 設置好繪圖比例和單位。，3. 確定螺旋樓梯的起點和終點。在起點處放置一個點作為樓梯的第一階。，4. 使用CAD軟件的旋轉命令，將第一階向上或向下旋轉一定角度，創建樓梯的第二階。，5. 重復步驟4，繼續添加更多的階梯，形成螺旋樓梯的結構。，6. 調整樓梯的傾斜角度和高度，確保樓梯的穩定性和美觀性。，7. 檢查并保存繪制好的螺旋樓梯圖紙。

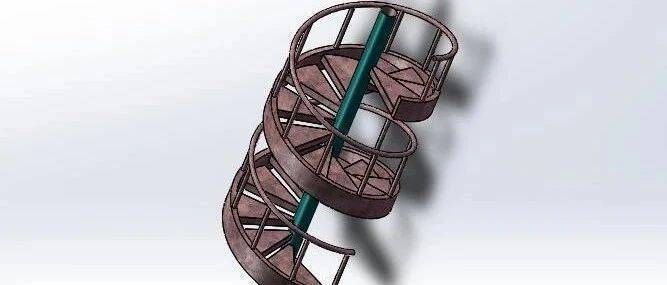

螺旋樓梯的畫法步驟圖

螺旋樓梯的畫法可以分為幾個簡單的步驟，以下是根據搜索結果總結的畫法步驟：

1. 確定螺旋樓梯的基本參數

在開始畫螺旋樓梯之前，需要確定一些基本參數，如內外圓柱的直徑（D、d）、導程、踏步高（t/12）和踏步豎向高度（δ）。這些參數將決定樓梯的尺寸和外觀。

2. 繪制正面投影

• 畫出內外圓柱面的螺旋線：這是螺旋樓梯的基礎，決定了樓梯的旋轉路徑。
• 分析梯板的形狀：踢面為矩形（鉛垂面），踏面為扇形（水平面），踏面的兩端面為圓柱面。
• 畫出梯板底面的螺旋線：根據梯板厚度δ，畫出梯板底面的螺旋線。
• 畫出各梯步踏面和踢面的投影：根據梯步的高度（t/12）畫出各梯步踏面（積聚為直線）和踢面（矩形）的投影，注意判別可見性，不可見部分不畫出。
• 加粗梯板底面可見性部分：完成梯板底面的繪制后，加粗可見部分。

3. 繪制水平投影

• 加粗水平投影輪廓線：在正面投影的基礎上，加粗水平投影的輪廓線，使樓梯的形狀更加清晰。

4. 完善樓梯細節

• 擦去全圖多余的圖線：清理不必要的輔助線，使圖紙整潔。
• 完善輪廓線：檢查并完善樓梯的輪廓線，確保線條流暢、準確。

5. 添加疏密線

• 畫出螺旋樓梯可見圓柱面上的疏密線：根據需要，可以在樓梯的可見圓柱面上添加疏密線，增加樓梯的真實感和立體感。

6. 使用CAD軟件繪制

如果你正在使用CAD軟件繪制螺旋樓梯，可以參考以下步驟：

• 畫一個圓環：作為樓梯的基線。
• 以圓心作兩條射線：作為修剪邊，修剪出踏板的形狀。
• 修剪出踏板的形狀：得到兩個面域。
• 環形陣列踏板面域：然后逐個向上調節位置（增加Z值），形成樓梯階梯布局。
• 拉伸圓面域形成支柱：作為樓梯的支撐。
• 運用并集命令：將所有踏板和支柱合成整體。

通過上述步驟，你可以逐步繪制出一個詳細的螺旋樓梯圖紙。請注意，實際操作中可能需要根據具體情況調整參數和細節。

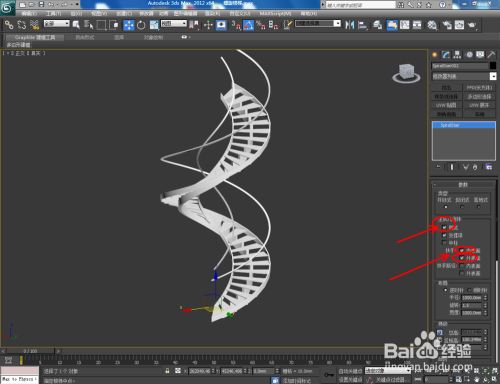

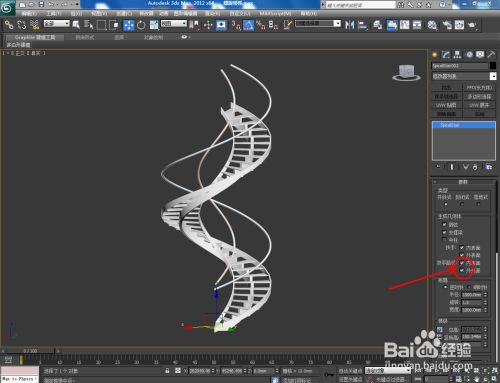

螺旋樓梯的畫法步驟圖
