鋼屋架圖是建筑設計中的重要元素，它不僅體現了建筑的結構特點和美學設計，還對施工和后期維護起著決定性作用。在設計鋼屋架圖時，設計師需考慮其承載能力、穩定性以及與周圍環境的和諧性。通過精確的計算和合理的布局，確保結構的安全穩固，同時滿足功能需求和美觀要求。鋼屋架圖的設計還需遵循相關的國家和地方規范，保證其合法性和安全性。隨著技術的發展，鋼屋架圖的設計也趨向于智能化和自動化，以提高設計效率和準確性。鋼屋架圖的設計是一個綜合性強、技術含量高的過程，需要設計師具備深厚的理論知識和豐富的實踐經驗。

鋼屋架圖

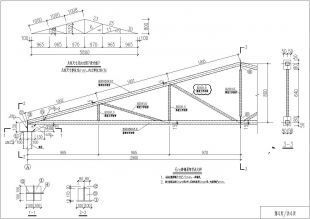

鋼屋架圖是建筑設計中重要的組成部分，它詳細展示了鋼屋架的結構、尺寸、材料以及安裝方式等信息。以下是關于鋼屋架圖的一些詳細信息：

鋼屋架圖的類型

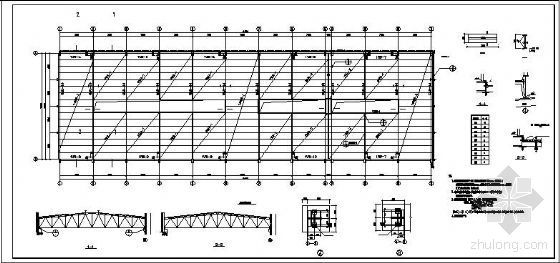

鋼屋架圖可以根據不同的屋架形式和應用場景進行分類。例如，有輕型屋面梯形鋼屋架圖、輕型屋面三角形鋼屋架圖等。這些圖集通常包含了詳細的施工詳圖、支撐構件編號圖、檁條、拉條布置圖等，以便于設計、施工、監理人員參考使用。

鋼屋架圖的設計參數

在設計鋼屋架圖時，需要考慮多種設計參數，如跨度、柱距、屋面坡度、荷載等級、抗震設防烈度等。例如，輕型屋面三角形鋼屋架圖集適用于跨度為12m、15m和30m，柱距為6m和7.5m兩種，屋面坡度為1/3，考慮了6中不同的荷載等級，抗震設防烈度不大于9度。

鋼屋架圖的使用場景

鋼屋架圖的使用場景非常廣泛，可以應用于工業廠房、倉庫、展覽館等各種建筑類型。例如，輕型屋面梯形鋼屋架圖集適用于非抗震區及抗震設防烈度≤9度地區、柱距為6m、7.5m、9m(當柱距為12m時，可在中間屋架支座處設置與其相配合的托架或托梁)，吊車起重量≤50t的中、輕級工作制，屋面材料為壓型鋼板、夾芯板、發泡水泥復合大型屋面板的一般單層工業廠房。

鋼屋架圖的獲取途徑

鋼屋架圖可以通過多種途徑獲取。一些專業的建筑網站提供了大量的鋼屋架圖集供設計師下載參考。例如，土木在線網站提供了多種鋼屋架施工圖下載。此外，一些設計院也會發布自己的鋼屋架標準圖集。

綜上所述，鋼屋架圖是建筑設計中不可或缺的一部分，它包含了豐富的設計參數和詳細的施工指導，適用于各種建筑類型。設計師可以通過專業的建筑網站或設計院獲取所需的鋼屋架圖集。
