粘鋼加固是一種常用的建筑結構加固方法，它通過在原有鋼筋上粘貼鋼板來提高結構的承載能力和抗震性能。以下是關于粘鋼加固圖片大全和施工流程的摘要：，，1. 粘鋼加固圖片大全：， - 圖片展示了粘鋼加固前的建筑結構，包括原始的混凝土梁、柱子和樓板等。， - 圖片中還展示了粘鋼加固后的建筑物，可以看到鋼板與原有鋼筋的連接情況，以及鋼板與混凝土之間的粘結效果。，，2. 粘鋼加固施工流程：， - 準備工作：包括清理原結構表面的油污、灰塵等雜物，確保表面平整。需要對原結構進行強度檢測，以確保其滿足加固要求。， - 鉆孔：根據設計要求，在原結構上鉆孔，以便將鋼板牢固地固定在原有鋼筋上。， - 安裝鋼板：將預先裁剪好的鋼板按照設計要求的位置和尺寸安裝到鉆孔中，并用專用工具將其固定在原有鋼筋上。， - 灌注樹脂：在鋼板和原有鋼筋之間灌注環氧樹脂，以增強兩者之間的粘結力。， - 固化養護：待樹脂完全固化后，進行后續的施工或使用。，，以上是關于粘鋼加固圖片大全和施工流程的摘要，希望對您有所幫助。

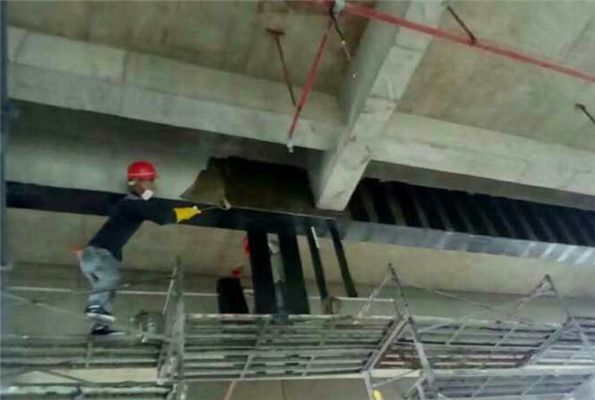

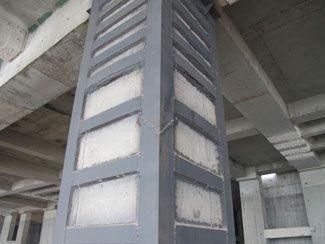

粘鋼加固圖片大全

粘鋼加固是一種常見的建筑加固方法，它通過將鋼板粘貼到混凝土或砌體結構構件上來增強其承載能力和剛度。這種方法適用于受彎、受拉、受剪構件，能夠充分利用原構件的承載力，通過后粘鋼板和原構件的共同受力，大幅提高構件的承載能力。粘鋼加固施工簡便、可靠，基本不增加構件自重、不影響構件外形。

粘鋼加固的工藝流程

粘鋼加固的工藝流程通常包括以下幾個步驟：

1. 鋼板制作：按設計圖紙要求，根據混凝土構件的實際尺寸對鋼板進行下料、成型、鉆孔（鉆孔以混凝土構件上螺栓孔位置為準）。
2. 基底處理：表面處理包括加固構件結合面處理及鋼板貼合面處理。對于混凝土構件結合面，應根據構件表面的新舊程度，堅實程度，干濕程度，分別按以下情況處理：a.對表面有浮油污物的混凝土構件的粘合面，應先用硬毛刷沾稀釋劑刷除表面浮油污物，后用冷水沖洗，再對粘合面進行打磨，除去2~3mm厚表層，直至露出新面，并用壓縮空氣吹除粉粒。
3. 卸荷：在某些情況下，需要對原構件進行卸荷，以消除新舊材料的應變不同步。
4. 配膠：根據估計的用膠量按推薦配膠比例準確稱取A、B兩組分，用膠料攪拌器攪拌均勻后倒入灌漿容器。
5. 粘貼：在結構膠凝膠硬化前將鋼板和混凝土粘合固定。
6. 固定及加壓：為控制注膠層的厚度，可在每個緊固螺栓孔周圍塞墊一定厚度的墊片。
7. 固化：等待結構膠完全固化。
8. 檢驗：對加固后的構件進行質量檢查。
9. 防腐處理：對加固部位進行防腐處理，以延長使用壽命。

粘鋼加固的應用場景

粘鋼加固技術在建筑加固改造工程中有著廣泛的應用，例如：

• 鋼筋焊接點斷裂鋼板加固
• 截柱加固
• 陽臺根部斷裂粘鋼加固
• 火災后梁柱砼燒壞接鋼加固
• 斷梁粘鋼加固
• 加層粘鋼抗震加固
• 梁柱受化學腐蝕的粘鋼加固
• 砼柱牛腿斷裂粘鋼加固

注意事項

在進行粘鋼加固時，需要注意以下幾點：

• 鋼板端部錨固：非常重要，處理不當易出現撕脫現象，屬脆性破壞。
• 基層溫度：基層溫度在5℃以下時使用粘鋼法需輔以升溫措施，加快固化。
• 加固鋼板厚度：宜在2~6mm之間，若此厚度不能滿足設計要求，可用濕式外包鋼法或粘碳纖維法。
• 使用環境：使用環境溫度不過5~60℃，相對濕度不大于70%及無化學腐蝕的使用條件為限，否則應采取有效的防護措施。
• 混凝土強度：當構件混凝上強度等級低于C15時，不宜采用本法加固。

由于搜索結果中并未提供具體的粘鋼加固圖片，您可以嘗試在百度或其他搜索引擎中查找相關的圖片資源，以便更直觀地了解粘鋼加固的過程和效果。
