環氧樹脂裂縫處理灌縫是一種常用的修復材料，主要用于修補混凝土結構中的裂縫。該方法的基本原理是使用環氧樹脂作為粘合劑，將裂縫處的材料進行密封和填充，以達到加固和防水的目的。，，在實際操作中，首先需要對裂縫進行清理和打磨，確保裂縫表面的平整和干燥。將環氧樹脂均勻涂抹在裂縫上，待其固化后形成一層堅硬的覆蓋層。將修補材料填充到裂縫中，使其與周圍材料緊密結合。進行表面處理，如打磨、拋光等，使修補后的外觀更加美觀。，，環氧樹脂裂縫處理灌縫的優點包括：施工簡便、成本較低、修補效果好、耐久性強等。也存在一些缺點，如施工過程中可能會產生有害氣體、修補材料容易老化等。在選擇環氧樹脂裂縫處理灌縫方法時，需要根據具體情況進行綜合考慮。

環氧樹脂裂縫處理灌縫方法

環氧樹脂裂縫處理灌縫是一種常見的混凝土裂縫修復技術，適用于多種類型的裂縫，包括微細裂縫和較寬裂縫。以下是詳細的處理步驟和注意事項：

1. 準備工作

• 清理裂縫：首先，清除裂縫表面的灰塵、油污和其他雜質。使用刷子或鋼絲刷清掃混凝土表面的塵土，并清除裂縫周圍容易脫落的浮皮、空鼓的抹灰等。
• 標記裂縫：用10倍的裂縫放大鏡測量裂縫的總寬度，并在裂縫上進行標記。如果有滲水現象，應特別注明。

2. 封閉裂縫

• 選擇封縫膠：根據裂縫的寬度選擇合適的封縫膠。常用的封縫膠有快干型封縫膠，固化速度快，粘接牢固。

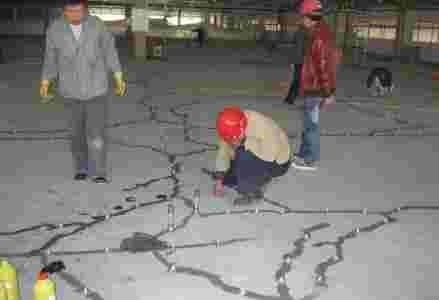

• 封閉裂縫：沿裂縫表面涂刮封縫膠，確保裂縫被完全封閉。封縫膠應刮嚴刮實，確保裂縫封死，底座粘牢。

3. 安設灌漿器

• 確定注入口：一般按20~750px的距離設置注入口，注入口位置盡量設置在裂縫較寬、開口較通暢的部位。

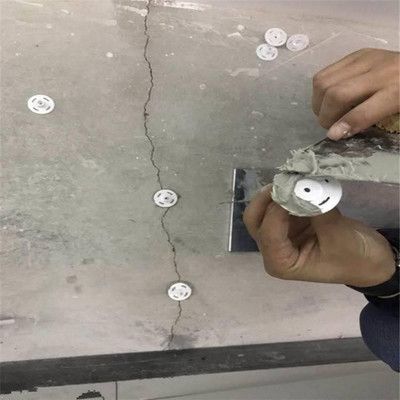

• 安裝底座：用封縫膠將底座粘于注入口上，確保底座粘牢。
• 安裝灌漿器：待封縫膠凝固后，將配好的灌漿樹脂吸入灌漿器中，把裝有樹脂的灌漿器旋緊于底座上。

4. 灌漿

• 注入樹脂：松開灌漿器彈簧，確認注入狀態。如果樹脂不足，可補充后再繼續注入。
• 檢查注入情況：用肉眼直接觀察和確認注入情況，確保樹脂充分填充裂縫。
• 拆除灌漿器：待注入速度降低，確認不再進膠后，可拆除灌漿器，用堵頭將底座堵死。

5. 固化和清理

• 樹脂固化：樹脂固化后，敲掉底座及堵頭，清理表面封縫膠。
• 檢查效果：檢查補強效果和質量，發現缺陷應及時補救，確保工程質量。

6. 注意事項

• 封縫質量：封縫工序是極為關鍵的步驟，務必確保質量。封縫和粘底座是一項細致的工作，稍有不慎，哪怕只有針眼大的小孔沒有封嚴，導致漏漿現象，則灌漿工作無法順利進行。
• 異常情況處理：大多數裂縫的進漿量超過理論量的5~10倍以上，主要是砼內部不實所致，異常情況應查明原因后處理。
• 設置排氣孔：每條裂縫必須留設排氣孔或出漿口，否則無法灌實。
• 選用合適樹脂：對于寬度均勻的裂縫采用同一種型號的灌漿樹脂即可完成，但許多裂縫呈中間寬兩頭細的狀態，在寬度差距較大時，應將不同型號的樹脂配合起來使用，以使不同缺陷的部位都得以飽滿合理的充填。

適用范圍

• 結構構件：如圓柱、承重墻、路基、主甲板和擋水帶。
• 表面裂縫：用于密封表面裂縫。
• 微細裂縫：適用于微細裂縫（0.05mm）和較寬裂縫（1.0mm）的修復。

優勢

• 操作簡便：自動低壓灌漿器構造新穎輕巧，操作簡便、施工快捷。
• 適用性強：可在水平、垂直等任何方向安設使用，在一些特殊工作面（如無電源、有障礙、高空、野外）尤其顯示出優越性。
• 性能優良：灌漿樹脂具有樹脂本體收縮小、強度高、韌性好、適應能力強等特點。

通過以上步驟，可以有效地使用環氧樹脂進行裂縫處理灌縫，確?；炷两Y構的安全性和耐久性.

環氧樹脂灌縫后的養護措施

環氧樹脂裂縫處理的常見問題

環氧樹脂裂縫處理的環境要求

環氧樹脂灌縫與傳統方法比較
