鋼構展廳建筑結構圖是展示鋼結構展廳建筑詳細設計的一種重要工具。它包括了建筑的平面布局、立面圖和剖面圖等，能夠清晰地展示出建筑的整體結構和各個部分的功能關系。在設計過程中，建筑師需要根據客戶的需求和場地條件，選擇合適的鋼結構材料和施工方法，并確保整個建筑的結構安全和穩定。還需要考慮到建筑的美觀性和實用性，使其既符合功能需求又具有藝術價值。鋼構展廳建筑結構圖是建筑設計中不可或缺的一部分，它能夠幫助設計師更好地完成建筑的設計和施工工作。

鋼結構展廳是一種常見的建筑類型，它利用鋼材作為主要結構材料，具有強度高、自重輕、施工速度快等優點。以下是關于鋼結構展廳建筑結構圖的相關信息：

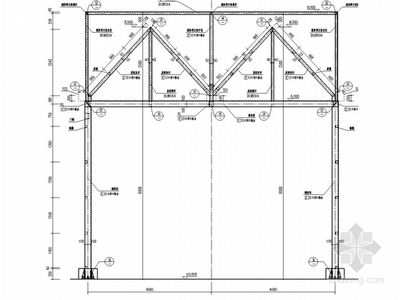

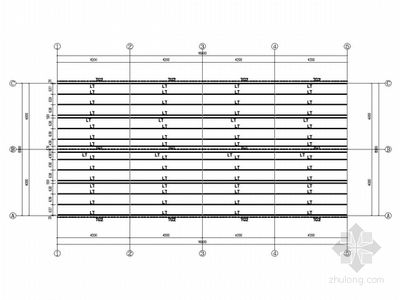

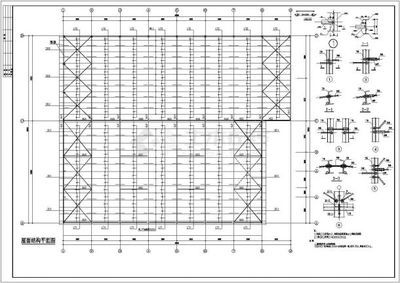

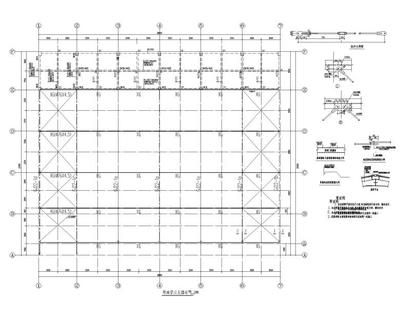

1. 圖紙內容：鋼結構展廳的結構設計施工圖通常包括說明、平面圖、柱平面圖、節點大樣圖等。這些圖紙詳細展示了鋼結構展廳的各個部分，包括基礎、柱、梁、屋蓋系統等。

2. 材料選用：鋼結構展廳通常采用高強度螺栓連接，如大六角頭或扭剪型高強度螺栓，材質為螺桿采用40Cr，螺母與墊圈采用45號鋼，性能等級為10.9s。這些材料能夠保證結構的安全性和穩定性。

3. 拼接要求：所有需要拼接的構件一律要用等強拼接，上、下翼緣和腹板中的拼接焊縫位置應錯開，并避免與加勁板重合。腹板拼接焊縫與它平行的加勁板至少相距200，腹板拼接與上、下翼緣拼接焊縫至少相距200。這樣的設計可以提高結構的整體性和承載能力。

4. 結構特點：鋼結構展廳的結構特點包括輕質高強、良好的抗震性能、靈活的布局等。這些特點使得鋼結構展廳適用于各種展覽和展示活動。

請注意，具體的建筑結構圖可能因設計要求和地域標準的不同而有所差異。如果您需要獲取特定的鋼結構展廳建筑結構圖，建議聯系專業的建筑設計機構或相關的鋼結構生產廠家。
