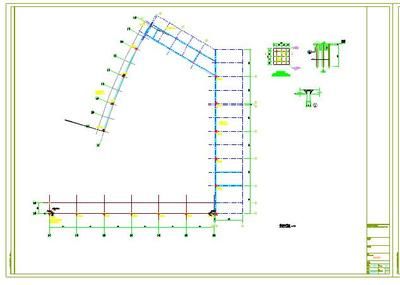

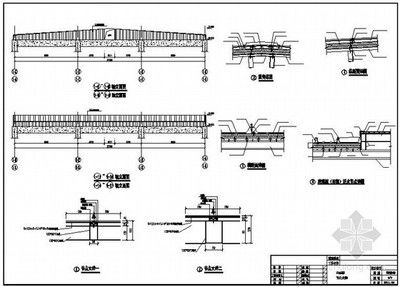

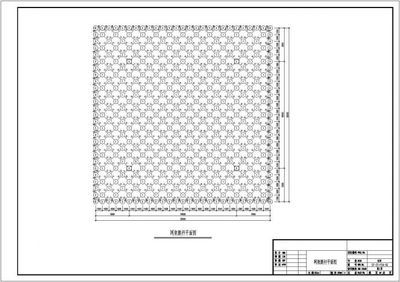

網架標準圖是建筑行業中常用的一種結構設計圖紙，主要用于展示和描述網架結構的幾何形狀、尺寸、材料以及連接方式等關鍵信息。在設計過程中，工程師會根據具體的工程需求和條件，選擇合適的網架類型（如三角形、四邊形、六邊形等），并根據荷載、跨度、支撐條件等因素確定其尺寸和形狀。，，網架標準圖中通常會包含以下內容：，，1. 標題欄：包括項目名稱、編制單位、審核單位、批準單位等信息。，2. 圖名欄：明確指出該圖紙的名稱和版本。，3. 比例尺：標注圖紙的比例尺，以便與其他圖紙進行比較。，4. 圖例：列出圖紙中常用的符號、線型和顏色，以便于識別和理解。，5. 說明欄：對圖紙中的一些特殊部分或技術要求進行詳細解釋。，6. 剖面圖：展示網架結構的內部構造和連接方式，幫助工程師更好地理解結構的整體性能。，7. 節點詳圖：詳細展示網架結構的關鍵連接部位，包括螺栓、焊接等連接方式的示意圖。，，通過這些元素的組合，網架標準圖能夠為工程師提供全面、詳細的設計參考，確保結構的安全性和可靠性。

以下是關于網架標準圖的相關網址：土木在線網架標準圖下載大全（ ），提供了多種網架標準圖，包括廣東某大學網架結構體育館結構施工cad非常標準圖紙，歐式箱變315KVA標準圖，美國橋梁標準圖-詳圖Frequently Used Details，某設計院鋼斜梯標準圖集，630KVA美變標準圖，雨棚系統設計cad標準圖，最新整理的弱電標準圖例，標準圖集(點式幕墻CAD圖塊)，預應力混凝土箱梁標準圖100多張，高速公路橋涵通用圖JSGG/QT-02箱形通道通用圖，電梯1000-1.75-專業標準圖，各種路基防護標準圖紙(詳細)，常用二次符號標準圖.dwg，8-10m抗滑樁鋼筋圖鎖口標準圖，斗拱是中國古代建筑中的特有形式，一套完整的換熱器標準圖等。
