桁架圖解法是一種用于解決結構力學問題的圖形化方法。它通過將復雜的結構分解為多個簡單的桁架單元，然后將這些單元連接起來形成一個整體的結構模型。這種方法可以幫助我們更好地理解和分析結構的性能，例如強度、穩定性和疲勞壽命等。，，在解析桁架圖解法時，我們需要關注以下幾個步驟：確定桁架的類型和尺寸；根據載荷條件和約束條件建立方程組；解方程組得到各個桁架單元的內力和位移；將這些結果應用到整個結構模型中，得到結構的總性能。，，需要注意的是，桁架圖解法雖然簡單易懂，但是其精度受到很多因素的影響，如桁架單元的劃分、節點連接方式、材料特性等。在實際應用中，我們需要根據具體情況進行適當的調整和優化。

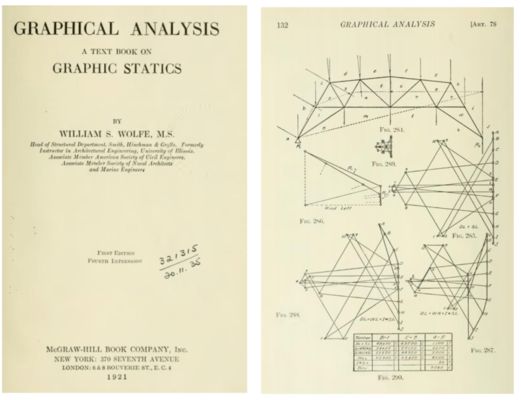

桁架圖解法例題及解析示例

• 例題：有一桁架結構，受到半跨單位力的作用，桁架左端有向下的集中力（假設為0.5），求桁架各桿件內力。
  • 解析步驟
    1. 求解支座反力：首先根據力的平衡方程求解桁架的支座反力。在這個例子中，根據整體結構的受力平衡，可計算出支座反力的大小和方向等信息。

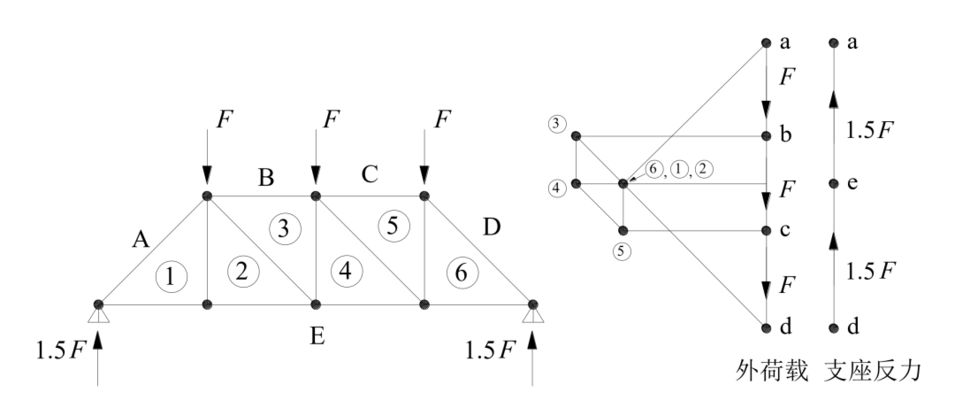

    2. 區域編號：以固定的方向（如順時針方向）確定外力（包括支座反力）之間區域的編號，例如采用a，b，c，d等英文字母定義外力區域；然后用數字定義桁架桿件之間區域，如1，2，3，4，5等。這樣不管外力還是桿件軸力，都可以用區域編號命名，如左端支座反力可以命名為m - a（順時針）。
    3. 定義內力圖比例尺：確定一個合適的內力圖比例尺，即單元力的長度，這個比例尺用于后續內力矢量圖的繪制，方便根據長度來確定力的大小。
    4. 繪制外力矢量圖：按外力的方向依次序畫出桁架的外力矢量圖。在圖中力的大小按比例尺畫出，力的方向由力矢量的起點編號和終點編號定義。例如，桁架左端外力為0.5的向下的集中力，那么在圖中表示為0.5個單元力的長度，而且力的方向為a - b（向下）。
    5. 分析節點內力：以節點為基準，畫出該節點上的桿件的內力矢量。例如對于節點I，按順時針，節點上的作用力為a - b的外力，b - 1的上弦桿內力，1 - a的端豎桿內力。按桁架的上弦桿的方向，b - 1的上弦桿內力如圖3黑線所示，即b - 1的上弦桿內力的力矢量在黑直線上；1 - a的端豎桿內力的力矢量在豎直紅線上，因此黑線和紅線的交點即為兩個力矢量的共同端點1。通過這樣的方式，可以分析出各桿件內力的大小和方向。在這個例子中，可得出b - 1的上弦桿內力為零，即該段弦桿為零桿；1 - a的端豎桿內力的大小為線段ab的長度，即為0.5，而且按順時針，1 - a的端豎桿內力的方向為向上，即對著節點I，所以該內力為壓力。按照此方法可以繼續分析其他節點（如節點II和節點III等）的內力，最終畫出整個桁架的內力矢量圖，進而得到各桿件的內力系數等信息。
