Tekla鋼結構樓梯教程

概述

Tekla Structures是一款強大的三維建模軟件，廣泛應用于鋼結構設計和施工中。通過使用Tekla Structures，設計師和工程師可以高效地創建復雜的鋼結構模型，包括樓梯。以下是關于Tekla鋼結構樓梯的詳細教程。

Tekla Structures簡介

Tekla Structures不僅提供了詳細的建模指導，還包括了螺栓連接、焊縫連接、碰撞檢查和荷載分析等功能。這些功能確保了設計的準確性和安全性。

學習建議

為了更好地掌握Tekla Structures的使用，建議按照以下步驟進行學習：

1. 預習問題：在開始建模之前，仔細閱讀每一小節的任務部分，了解需要完成的目標。
2. 任務實施：快速瀏覽并執行任務實施部分，以迅速上手。
3. 任務結果：檢查自己的模型是否符合預期。
4. 任務資料：查閱任務資料，了解為什么要這樣做。
5. 知識鏈接：如果有興趣，可以進一步學習相關知識鏈接。

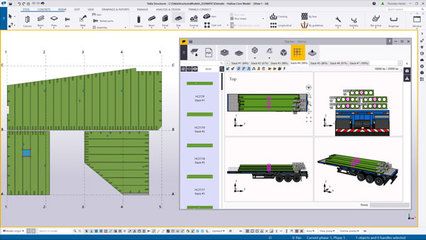

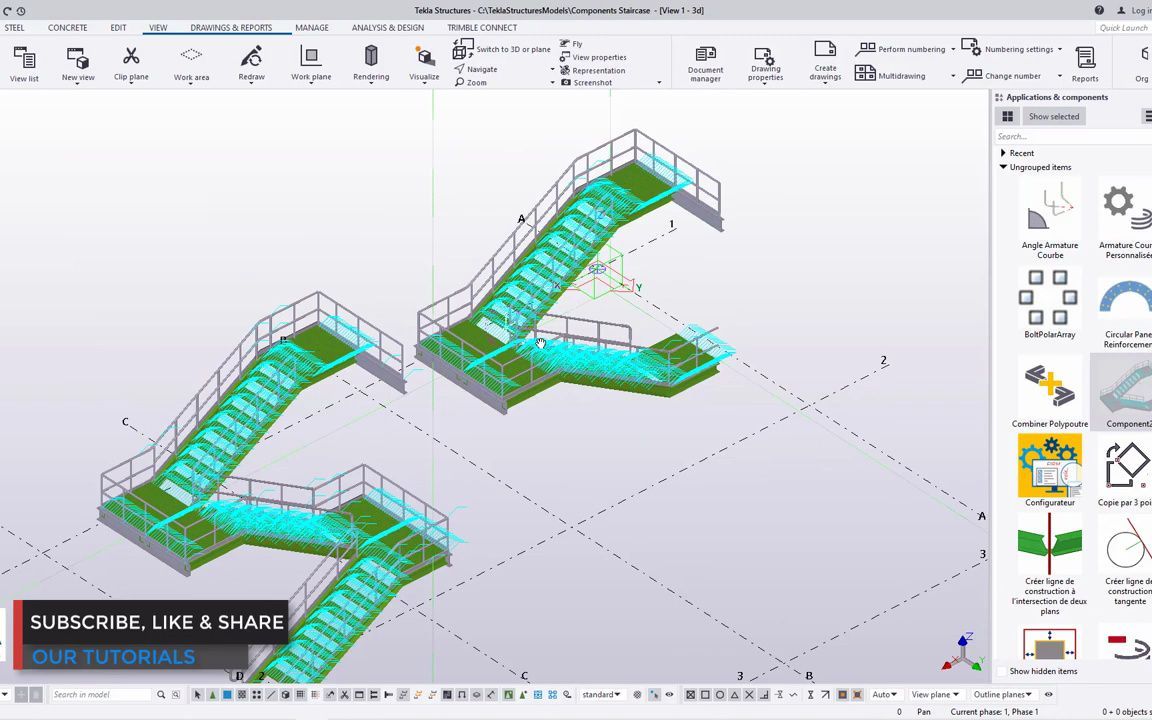

創建鋼結構樓梯的基本步驟

創建軸線

首先，需要在Tekla中創建樓梯的軸線。這是構建樓梯的基礎。

創建柱子和水平梁

接下來，根據設計圖紙創建柱子和水平梁，為樓梯提供穩定的支撐結構。

創建樓梯平臺和踏步

樓梯平臺和踏步是樓梯的重要組成部分。可以通過折梁創建標準踏步，并根據設計要求進行旋轉和復制。

創建梯段梁

梯段梁連接不同的樓梯平臺，確保樓梯的整體穩定性。可以使用桿件定義“塊”的組件，并通過旋轉-復制的方式進行創建。

修整和完善

在完成基本結構后，需要對模型進行修整和完善，確保每個部分的精確對齊和連接。

上兩層鋼梁創建

最后，根據需要添加上層鋼梁，進一步增強樓梯的結構強度。

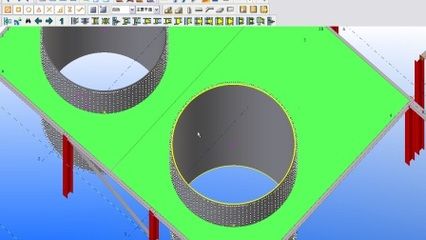

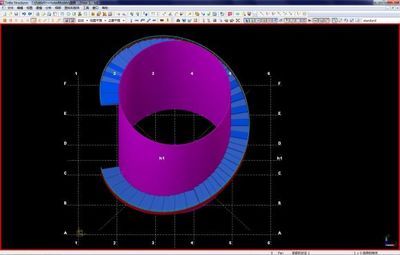

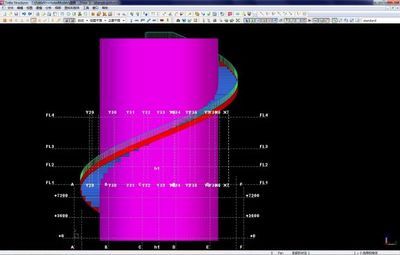

旋轉鋼梯的深化設計

設計圖紙閱讀

首先，需要仔細閱讀設計圖紙，了解旋轉鋼梯的組成與節點構造。

CAD繪圖與Tekla建模結合

在CAD中繪制旋轉鋼梯的平面投影圖，然后在Tekla中使用折梁和桿件定義“塊”的組件進行建模。

創建旋轉鋼梯的平臺和梁

利用Tekla中的折梁創建旋轉鋼梯的上下平臺和梁，并通過切割和接合工具完成對接處理。

出工廠加工圖

最后，利用Tekla中的展開表面功能創建旋轉梯梁的加工圖，并進行詳細的標注和編輯。

視頻教程資源

為了更直觀地學習Tekla鋼結構樓梯的建模過程，可以參考以下視頻教程：

• 創建軸線：詳細介紹了從軸線創建開始到全部完成的整個過程。
• 旋轉鋼梯深化設計：講解了旋轉鋼梯的深化設計過程，包括CAD繪圖與Tekla建模的結合。

通過以上步驟和視頻教程，您可以系統地學習如何在Tekla Structures中創建鋼結構樓梯，并掌握旋轉鋼梯的深化設計技巧。
