桁架支座反力是指作用在桁架各節點上的垂直力，它的大小與結構所受的荷載、支撐情況和材料特性等因素有關。求桁架支座反力通常涉及以下步驟：，，1. 確定荷載：首先需要明確桁架所承受的各種荷載類型，包括自重、風載、雪載、活載等。，，2. 分析支座條件：了解桁架的結構形式和支承條件，例如是否有固定支座、滑動支座或懸臂支座等。，，3. 應用靜力學原理：利用桁架靜力學中的平衡方程來求解各節點的反力。這通常涉及到將各個節點視為一個整體，并使用平衡條件來確定每個節點的力。，，4. 考慮材料特性：根據桁架材料的特性，如彈性模量、屈服強度等，調整計算結果以確保安全。，，5. 進行迭代：由于實際情況可能復雜，可能需要反復迭代計算以逼近真實值。，，6. 校驗結果：對計算出的反力進行校驗，確保其符合實際工況和設計規范要求。，，通過上述步驟，可以較為準確地求得桁架支座反力。

桁架支座反力的求解方法

• 靜定桁架（利用平衡條件求解）

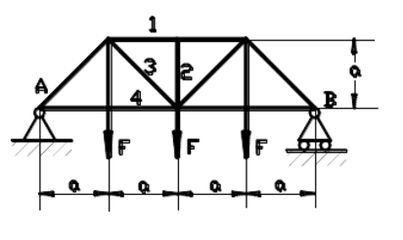

  • 力的平衡方程（∑F = 0）：在水平方向和垂直方向分別建立力的平衡方程。如果桁架結構在水平方向沒有外荷載作用，通常水平方向支座反力為0；在垂直方向，所有支座反力的總和等于作用在桁架上的豎向荷載總和。例如，如果有一個桁架只受到豎向集中力P的作用，設兩個支座A和B的豎向反力分別為RA和RB，則RA + RB = P 。
  • 力矩平衡方程（∑M = 0）：選取一個合適的點作為力矩中心，計算所有力對該點的力矩并使其總和為0。比如對于一個簡支桁架，一端為A支座，中間某個位置有集中力P作用，以A支座為力矩中心，設桁架跨度為L，力P作用點距離A支座為x，則RB×L = P×x，由此可以求出支座B的反力RB，再根據豎向力平衡方程求出RA。
  • 特殊情況與簡化計算
    • 結構對稱與荷載對稱：如果桁架結構和所受荷載都是對稱的，那么對稱位置的支座反力相等。例如一個對稱的桁架，兩邊支座豎向反力相同，都等于總豎向荷載的一半。
    • 零桿判斷：通過分析桁架的幾何組成和受力情況，可以判斷出某些桿件內力為0（零桿），去除這些零桿后可能簡化計算。例如在一些簡單的桁架結構中，根據節點的受力平衡，當某個節點只連接兩根桿件且無荷載作用時，這兩根桿件為零桿。
• 超靜定桁架（需要補充方程求解）
  • 力法：基本思路是把超靜定結構變成靜定結構，解除多余約束并代以多余未知力（支座反力中的多余未知量），然后根據多余約束處的變形協調條件建立補充方程。例如對于一個有n個多余未知力的超靜定桁架，需要建立n個變形協調方程，與力的平衡方程聯立求解支座反力。
  • 位移法：以結構的位移（節點位移）作為基本未知量，通過建立結構的平衡方程來求解位移，進而求出支座反力。先確定結構的基本未知位移，然后根據桿件的剛度關系建立平衡方程，在求解出位移后，根據位移和力的關系（如胡克定律對于桁架桿件的應用）計算支座反力。
