在設計彩鋼瓦鋼架結構時，CAD（計算機輔助設計）技巧是至關重要的。要確保理解其基本構成，包括梁、柱和支撐系統等。利用CAD軟件創建精確的三維模型，并使用適當?shù)牟牧蠈傩赃M(jìn)行模擬，以確保結構的強度和穩定性。考慮實際施工條件，如安裝環境、天氣影響以及安全規范，這些都需要在設計中予以體現。通過反復迭代和優化，確保設計方案既經濟又實用。

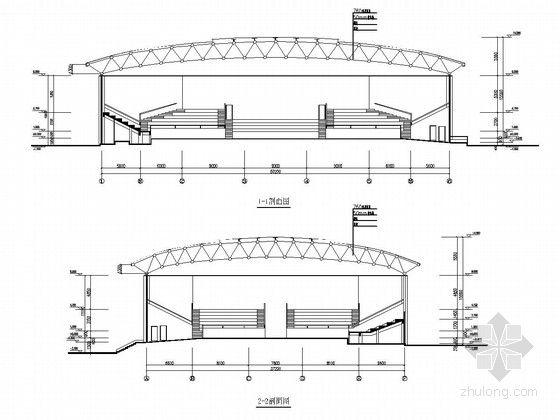

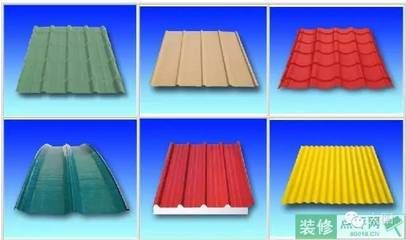

彩鋼瓦鋼架結構設計圖片

設計概述

彩鋼瓦鋼架結構是一種常見的建筑結構，它具有輕質、高強度、施工便捷等特點，被廣泛應用于工業與民用建筑的屋面和墻面。在設計彩鋼瓦鋼架結構時，需要考慮結構的穩定性、安全性以及經濟性。以下是根據搜索結果提供的設計要點和圖片信息。

結構設計要點

屋面檁條及拉條布置

在設計彩鋼瓦鋼架結構的屋面時，需要詳細規劃檁條和拉條的布置。這些構件對于保證屋面的整體穩定性和承載能力至關重要。設計時應參考相關的CAD圖紙，確保結構的合理性和安全性。

屋脊、女兒墻天溝、檐口等節點詳圖

彩鋼瓦鋼架結構的節點設計是確保結構整體性能的關鍵。設計時需要關注屋脊、女兒墻天溝、檐口等節點的詳細構造，以保證結構的防水、防風和抗雪載能力。這些細節可以在鋼結構彩鋼瓦節點通用施工圖集中找到。

屋面支撐詳圖

屋面支撐的設計對于保證彩鋼瓦鋼架結構的穩定性至關重要。設計時需要考慮屋面支撐的布置和連接方式，以確保結構能夠承受各種荷載。這些詳圖可以在鋼結構彩鋼瓦庫房施工圖中找到。

施工圖參考

CAD施工圖紙

CAD施工圖紙?zhí)峁┝嗽敿?xì)的結構設計和施工指導。設計師可以參考這些圖紙來進行彩鋼瓦鋼架結構的設計。圖紙內容包括基礎平面布置圖、柱及支撐平面布置圖、安裝節點詳圖等。

鋼結構設計說明

鋼結構設計說明提供了關于結構設計的基本信息和技術要求。這些說明對于理解彩鋼瓦鋼架結構的設計理念和施工要點非常重要。設計時應參考這些說明來確保結構的安全性和功能性。

結語

綜上所述，彩鋼瓦鋼架結構的設計需要綜合考慮結構的穩定性、安全性以及經濟性。通過參考相關的CAD圖紙和設計說明，設計師可以更好地完成彩鋼瓦鋼架結構的設計工作。
