鋼屋架工程量的計算是一個復雜的過程，涉及多個步驟和公式。我們需要了解鋼屋架的基本組成，包括梁、柱、支撐等。根據設計圖紙和規范要求，確定鋼屋架的尺寸、形狀和材料。使用工程量計算公式，將鋼屋架的各個組成部分進行拆分和計算。將所有計算結果相加，得到鋼屋架的總工程量。在計算過程中，需要注意各種因素的影響，如鋼材的規格、厚度、長度等，以及焊接、鉚接等連接方式對工程量的影響。通過以上步驟，可以準確地計算出鋼屋架的工程量，為施工提供準確的依據。

一、鋼屋架工程量計算的基本公式

• 按設計圖示尺寸以質量計算
  • 不扣除孔眼、切邊、切肢的質量，焊條、鉚釘、螺栓等不另增加質量。不規則或多邊形鋼板以其外接矩形面積乘以厚度乘以單位理論質量計算。
  • 計算公式：$工程量 = \sum(構件長度\times單位理論重量)$工程量=∑(構件長度×單位理論重量)，其中構件長度根據設計圖示尺寸確定，單位理論重量可通過五金手冊查詢或者根據鋼材的類型按照理論計算公式計算。例如：
    • 熱軋鋼絲、圓鋼：$G = 0.00617\times直徑^{2}$G=0.00617×直徑2（式中的直徑以mm做單位，$G$G單位為kg/m）。
    • 工字鋼（近似）：$G = 0.00785\times腰厚\times(高 + f(腿寬 - 腰厚))$G=0.00785×腰厚×(高+f(腿寬?腰厚))（kg/m），式中$f = 3.34$f=3.34（當腿寬$\leq100$≤100mm時）；$f = 2.65$f=2.65（當腿寬$> 100$>100mm時），式中的高、腰厚、腿寬以mm做單位。
    • 槽鋼（近似公式）：$G = 0.00785\times腰厚\times(高 + f(腿寬 - 腰厚))$G=0.00785×腰厚×(高+f(腿寬?腰厚))（kg/m），式中$f = 3.34$f=3.34（當腿寬$\leq100$≤100mm時）；$f = 2.65$f=2.65（當腿寬$> 100$>100mm時），式中的高、腰寬、腿寬以mm做單位。
    • 等邊角鋼：$G = 0.00795\times邊厚\times(2\times變寬 - 邊厚)$G=0.00795×邊厚×(2×變寬?邊厚)（kg/m），式中的邊厚、變寬以mm做單位。
    • 不等邊角鋼：$G = 0.00795\times邊厚\times(長邊寬 + 短邊寬 - 邊厚)$G=0.00795×邊厚×(長邊寬+短邊寬?邊厚)（kg/m），式中的邊厚、長邊寬、短邊寬以mm做單位。

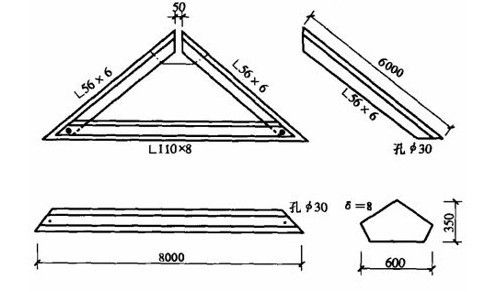

二、關于鋼屋架工程量計算的示例（含部分示意圖）

• 示例一
  • 某鋼屋架上弦桿為$\varnothing60\times2.5$?60×2.5鋼管，求其定額工程量。
  • 已知上弦桿的長度為$(0.08 + 0.8\times3 + 0.2)$(0.08+0.8×3+0.2)m，根數為2，每米桿的重量為3.54kg。
  • 計算過程：$(0.08 + 0.8\times3 + 0.2)\times2\times3.54kg = 2.68\times2\times3.54kg = 18.97kg$(0.08+0.8×3+0.2)×2×3.54kg=2.68×2×3.54kg=18.97kg，此示例有鋼屋架的示意圖輔助理解，但未單獨給出公式圖片，可根據描述自行繪制簡單的屋架桿件長度計算的示意草圖，如明確各段長度的標注等。
• 示例二
  • 屋架上弦采用L75×6（理論重量為6.91kg/m），求屋架上弦工程量。
  • 已知屋架上弦的布置情況（可能從示意圖中獲取相關布置信息，如幾根等，但此處未明確提及），這里計算工程量為：$6.91\times5\times2kg = 69.1kg$6.91×5×2kg=69.1kg，同樣未單獨給出公式圖片，需要自行根據題意想象屋架結構的簡單示意圖。

很抱歉，搜索結果未找到專門整理好的鋼屋架工程量計算公式圖片，你可以根據上述公式和示例自行繪制草圖以便更好地理解計算過程。
