鋼屋架安裝的工藝要點有哪些

南通鋼結構設計公司02-152閱讀0評論

鋼屋架安裝的工藝要點包括**準備階段、組拼與定位、安裝過程、連接固定等**。下面將詳細介紹這些工藝要點：，，1. **準備階段**， - **復驗安裝定位所用的軸線控制點和測量標高使用的水**：在開始安裝之前，需要對安裝位置的軸線控制點和測量標高的水進行復驗，確保其準確性和可靠性。， - **構件安裝采用焊接或螺栓連接的節點**：檢查連接節點，確保其合格后才能進行焊接或緊固操作。，，2. **組拼與定位**， - **屋架組拼**：根據施工圖紙和技術規范進行屋架的組拼工作，確保各部分尺寸和形狀符合設計要求。， - **屋架安裝**：按照既定工藝流程進行屋架的安裝，包括垂直、水平和支撐系統的安裝以及檁條壓型板的安裝。，，3. **安裝過程**， - **螺栓孔不允許用氣割擴孔，永久性螺栓不得墊兩個以上墊圈**：安裝過程中，螺栓孔不能使用氣割擴孔，且永久性螺栓不得墊兩個以上墊圈，以保證結構的穩定性和安全性。， - **安裝定位焊縫不需承受荷載時，焊縫厚度不少于設計焊縫厚度的2/3，且不大于8mm**：對于不需要承受荷載的安裝焊縫，其厚度應達到設計厚度的2/3，并且不超過8mm，以確保焊縫的強度和耐久性。，，4. **連接固定**， - **安裝焊縫全數外觀檢查**：安裝完成后，應對主要的焊縫進行外觀檢查，并使用超聲波探傷檢查焊縫的內在質量。， - **記錄檢查結果**：所有的檢查活動都應有詳細記錄，以便于后期的維護和檢查。，，5. **除銹與涂裝**， - **除銹**：鋼屋架安裝完畢后，需要進行除銹處理，確保表面清潔無銹跡。， - **刷涂料**：除銹后應涂刷防銹漆或其他防腐材料，以保護鋼材免受腐蝕。，，鋼屋架的安裝是一個復雜而細致的過程，涉及到多個工藝

一、材料與機具準備要點

鋼構件要求：鋼構件型號、制作質量應符合設計要求和施工規范規定，需有出廠合格證并附有技術文件。
連接材料要求：焊條、螺栓等連接材料要有質量證明書，且符合設計要求及相關國家標準，例如高強螺栓連接出廠時應分別隨箱帶有扭矩系數加緊固軸力（預拉力）的檢驗報告，并且在保管、施工過程中，要嚴格按批號存放、使用，不同批號不得混雜使用。
涂料要求：防銹涂料技術性能需符合設計要求和有關標準規定，并有產品質量證明書。
主要機具：吊裝機械、吊裝索具、電焊機、焊鉗、焊把線、墊木、墊鐵、扳手、撬棍、扭矩扳手、手持電砂輪、電鉆等。

二、作業條件要點

構件檢查
- 按構件明細表核對進場構件數量，查驗出廠合格證及有關技術資料。
- 檢查構件在裝卸、運輸及堆放中有無損壞或變形，損壞和變形的構件要矯正或重新加工，碰損的防銹涂料應補涂并再次檢查驗收。
- 對構件外形幾何尺寸、制孔、組裝、焊接、摩擦面等進行檢查并記錄。
構件堆放
- 鋼結構構件應按安裝順序成套供應，現場堆放場地要滿足現場拼裝及順序安裝需求。屋架分片出廠時，現場組拼需準備拼裝工作臺。
- 構件分類堆放，剛度較大的構件可鋪墊木水平堆放，多層疊放時墊木應在一條垂線上，屋架宜立放且緊靠立柱綁扎牢固。
施工組織
- 編制鋼結構安裝施工組織設計并審批后向隊組交底。
- 檢查安裝支座及預埋件，取得經總包確認合格的驗收資料。

三、安裝流程要點

（一）安裝準備要點

控制點復驗：復驗安裝定位所用的軸線控制點和測量標高使用的水準點。

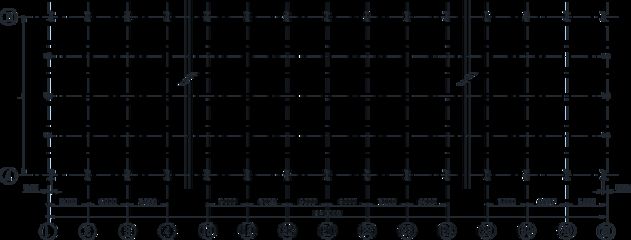

線的放出：放出標高控制線和屋架軸線的吊裝輔助線。
預埋件復驗：復驗屋架支座及支撐系統的預埋件，其軸線、標高、水平度、預埋螺栓位置及露出長度等超出允許偏差時，應做好技術處理。
吊裝相關檢查
- 檢查吊裝機械及吊具，按照施工組織設計要求搭設腳手架或操作平臺。
- 屋架腹桿設計為拉桿但吊裝時受力改變為壓桿時，為防止構件變形、失穩，必要時應采取加固措施，如在平行于屋架上、下弦方向采用鋼管、方木或其它臨時加固措施。
- 測量用鋼尺應與鋼結構制造用的鋼尺校對，并取得計量法定單位檢定證明。

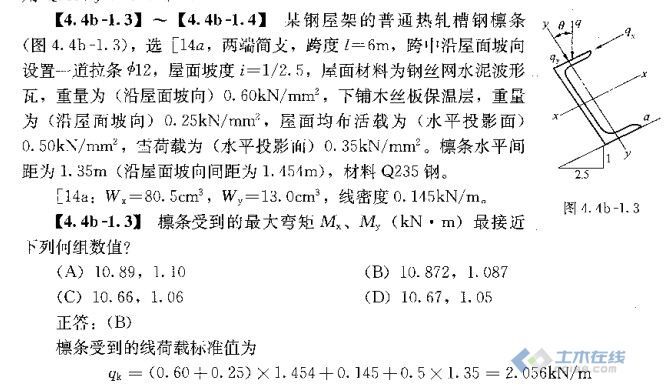

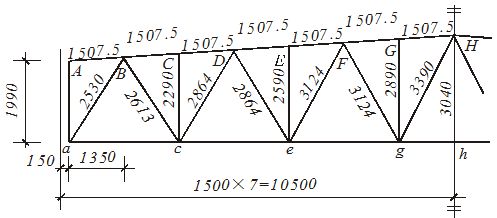

（二）屋架組拼要點

屋架分片運至現場組裝時，拼裝平臺應平整。組拼要保證屋架總長及起拱尺寸要求。焊接時焊完一面檢查合格后再翻身焊另一面，并做好施工記錄，經驗收后方準吊裝。屋架及天窗架也可在地面上組裝好一次吊裝，但要臨時加固以保證吊裝剛度。

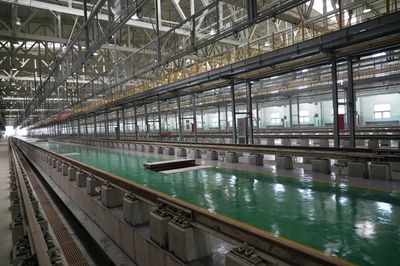

（三）屋架安裝要點

吊點設置與起吊：吊點必須設在屋架三匯交節點上，屋架起吊時離地50cm時暫停，檢查無誤后再繼續起吊。
第一榀屋架安裝：安裝第一榀屋架時，松開吊鉤前初步校正，對準屋架支座中心線或定位軸線就位，調整屋架垂直度，檢查屋架側向彎曲并將屋架臨時固定。
第二榀屋架安裝：第二榀屋架同樣方法吊裝就位后，不要松鉤，用杉篙或方木臨時與第一榀屋架固定，接著安裝支撐系統及部分檁條，最后校正固定，使第一榀與第二榀屋架形成穩定整體。
后續屋架安裝：從第三榀屋架開始，在屋脊點及上弦中點裝上檁條即可將屋架固定，同時將屋架校正好。

（四）構件連接與固定要點

連接節點檢查：構件安裝采用焊接或螺栓連接的節點，需檢查連接節點，合格后方能進行焊接或緊固。
螺栓相關要求
- 安裝螺栓孔不允許用氣割擴孔，永久性螺栓不得墊兩個以上墊圈，螺栓外露絲扣長度不少于2 - 3扣。
- 安裝定位焊縫不需承受荷載時，焊縫厚度不少于設計焊縫厚度的2/3且不大于8mm，焊縫長度不宜小于25mm，位置應在焊道內。安裝焊縫要全數外觀檢查，主要焊縫按設計要求用超聲波探傷檢查內在質量，檢查均需做記錄。
特殊構造檢查：屋架支座、支撐系統的構造做法需認真檢查，必須符合設計要求，零配件不得遺漏。
