屋面梁表示方法(屋面梁在建筑結構中承擔著重要的作用主要作用的作用)

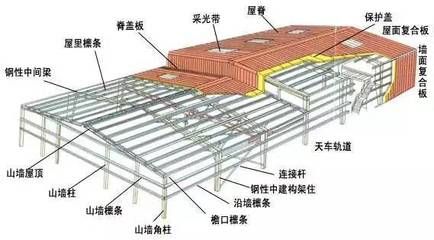

屋面梁是建筑結構中的承重構件,主要承擔著屋頂的荷載,并確保整個建筑的穩定性和安全性,它通常位于建筑物的頂部,通過與柱、墻等其他結構相連,形成一個堅固的整體,屋面梁的設計和施工需要考慮到其承載能力和穩定性要求,以確保在各種氣候條件下都能保持結構的安全和穩定,在現代建筑設計中,屋面梁不僅起到承重作用,還可能包含通風、采光、隔熱等功能,以滿足不同建筑的使用需求。

屋面梁的表示方法
屋面梁在建筑結構中承擔著重要的作用,主要用于承受來自檁條和屋面板的壓力。其表示方法在不同的設計規范和圖紙中可能會有所不同,但通常遵循一定的標準。
1. 基本表示方法
- 屋面梁的代號:
- 在平法中,屋面梁通常用 WL 或 WKL 表示。
- 梁的尺寸:
- 梁的尺寸通常用 b×h 表示,其中 b 是梁的寬度,h 是梁的高度。例如,300×700 表示梁的寬度為300mm,高度為700mm。
2. 特殊表示方法
- 上翻梁:
- 上翻梁是指梁的頂部高于樓板的頂部。在梁集中標注的最后,會加上一個括號,括號內注明上翻梁頂標高和板頂標高的高度差。例如,KL4(3)250*500 2C20;2C16 C8@100/200(2)(+0.400) 表示次梁為上翻梁,梁頂標高比樓面結構標高高出400mm。
- 加腋梁:
- 加腋梁是指梁的某個部分增加了腋長和腋高。例如,4501200 GY1800600 表示梁的尺寸為450mm寬、1200mm高,加腋長1800mm,高600mm。
3. 鋼筋表示方法
- 梁上主筋和梁下主筋:
- 例如,3Φ22,3Φ20 表示上部鋼筋為3Φ22,下部鋼筋為3Φ20。
- 梁上部鋼筋:
- 例如,2Φ20 表示兩根Φ20的鋼筋,通長布置,用于雙肢箍。
- 梁腰中鋼筋:
- 例如,G2φ12 表示梁兩側的構造鋼筋,每側一根φ12。
- 梁下部鋼筋:
- 例如,4Φ25 表示只有一排主筋,4Φ25全部伸入支座內。
- 箍筋:
- 例如,φ10@100/200(2) 表示箍筋為φ10,加密區間距100,非加密區間距200,全為雙肢箍。
4. 其他表示方法
- 多跨梁:
- 例如,KL-1(10)350×500 表示該梁為框架梁1,10跨,斷面尺寸為寬350mm,高500mm。
- 懸挑梁:
- 當梁有懸挑部分且根部和端部不同時,用斜線分割根部與端部的高度值,例如 b×h1/h2 表示。
總結
屋面梁的表示方法涉及多個方面,包括梁的代號、尺寸、鋼筋配置以及特殊形式的梁(如上翻梁和加腋梁)。理解這些表示方法有助于正確解讀和繪制建筑結構圖。希望以上內容對你有所幫助。
