梯形鋼屋架施工圖的繪制是建筑施工中的一個重要環節，它不僅需要精確地表達出屋架的結構尺寸和形狀，還需要清晰地標注出各部件之間的連接方式以及支撐系統，以下是梯形鋼屋架施工圖繪制的基本步驟：，1. 確定設計參數：包括屋架的跨度、高度、材料類型（如Q235鋼材）、截面尺寸等。，2. 繪制基礎平面圖：在基礎平面上畫出屋架的輪廓線，標明屋架的支座位置和標高。，3. 繪制立面圖：根據基礎平面圖，繪制屋架的立面圖，展示屋架的垂直投影。，4. 繪制剖面圖：如果需要，可以繪制屋架的剖面圖，以便于理解屋架的內部結構。，5. 標注尺寸和細節：在圖紙上標注出屋架的各個部分的尺寸，包括梁、柱、節點板、斜撐等的尺寸和位置。，6. 添加連接件和固定點：標明屋架上的連接件（如螺栓、銷釘）和固定點的位置。，7. 檢查和修改：完成初步繪制后，應仔細檢查圖紙的準確性和完整性，必要時進行修改和完善。，8. 提交審核：將最終的施工圖提交給相關部門進行審核，確保圖紙符合設計和施工要求。，通過以上步驟，可以有效地繪制出梯形鋼屋架施工圖，為施工提供準確的指導。

梯形鋼屋架施工圖的繪制方法

梯形鋼屋架施工圖的繪制是一個細致的過程，需要考慮多個方面的因素，包括設計精準、內容詳實、符合實際施工要求等。以下是根據提供的搜索結果，整理出的關于梯形鋼屋架施工圖繪制的一些關鍵步驟和注意事項。

1. 準備工作

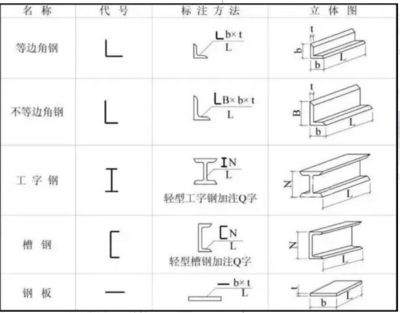

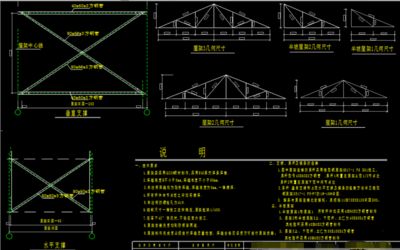

在開始繪制梯形鋼屋架施工圖之前，需要準備好相關的資料和工具。根據搜索結果，可以找到一些梯形鋼屋架的CAD設計施工圖，這些圖紙包括構件詳圖、幾何尺寸圖、內力圖等，可以作為參考。此外，還需要了解鋼結構施工圖的繪制比例和說明，通常采用兩種比例繪制：桿件軸線與桿件截面和節點比例不同；軸線比例是截面和節點比例的1/2。

2. 繪制步驟

2.1 繪制簡圖和屋架圖

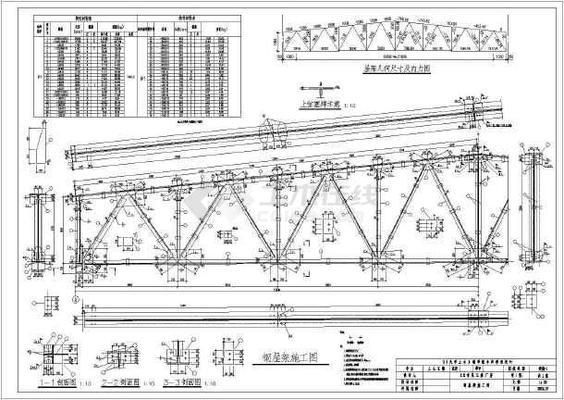

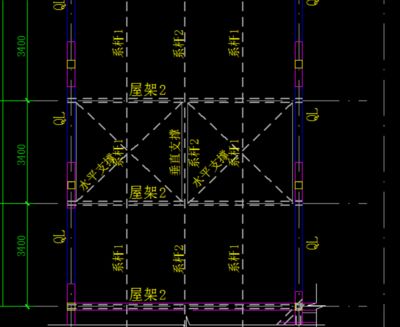

首先，需要繪制簡圖和屋架圖（上下弦平面圖）端部側視圖、斷面圖，節點詳圖，材料表等。這些圖紙應該包含所有的必要信息，如幾何尺寸、內力圖、上弦塞焊示意等。

2.2 注寫尺寸

在繪制過程中，需要注意注寫尺寸的要求，要正確、完整、清晰、合理。尺寸的組成包括尺寸界線、尺寸線、起止符號、尺寸數字等。

2.3 使用CAD軟件

使用CAD軟件進行繪制可以提高效率和準確性。可以參考中望CAD中等邊梯形的繪制技巧，或者使用鏡像功能輔助作圖。

3. 注意事項

3.1 設計精準

設計梯形鋼屋架施工圖時，需要確保設計精準。這包括考慮鋼材的材質、焊條的類型、焊縫的厚度等因素。

3.2 符合實際施工要求

施工圖需要符合實際施工的要求，例如屋架每個下弦節點吊重不得超過20KN，未注明的焊縫均為貼角焊縫，焊縫厚度為5mm等。

3.3 審核和校對

完成施工圖的繪制后，需要進行審核和校對，確保圖紙中無錯漏碰缺，圖紙與實際施工要求相符。

結論

綜上所述，繪制梯形鋼屋架施工圖需要充分準備、細致操作，并且要注重設計的精準性和符合實際施工要求。通過參考現有的CAD設計施工圖和鋼結構施工圖的繪制比例和說明，可以有效地完成梯形鋼屋架施工圖的繪制工作。
