環(huán)氧樹(shù)脂怎么修補(bǔ)墻面裂縫（環(huán)氧樹(shù)脂修補(bǔ)墻面的注意事項(xiàng)）

吉安加固改造設(shè)計(jì)公司2分鐘前1閱讀0評(píng)論

環(huán)氧樹(shù)脂是一種常用的修補(bǔ)材料，適用于修補(bǔ)墻面裂縫，以下是使用環(huán)氧樹(shù)脂修補(bǔ)墻面裂縫的步驟和注意事項(xiàng)：，1. 準(zhǔn)備工作：首先需要清理裂縫周?chē)膮^(qū)域，確保沒(méi)有灰塵、油污或其他雜質(zhì)，將裂縫處的墻面打磨平整，以便環(huán)氧樹(shù)脂能夠更好地附著在墻面上。，2. 混合環(huán)氧樹(shù)脂：按照產(chǎn)品說(shuō)明書(shū)的比例，將環(huán)氧樹(shù)脂與固化劑混合在一起，攪拌均勻后，等待幾分鐘，讓混合物充分混合。，3. 涂抹環(huán)氧樹(shù)脂：用刷子或滾筒將混合好的環(huán)氧樹(shù)脂涂抹在裂縫處，注意要均勻涂抹，避免出現(xiàn)堆積或漏涂的情況。，4. 等待固化：涂抹完環(huán)氧樹(shù)脂后，需要等待一段時(shí)間讓其自然固化，根據(jù)產(chǎn)品說(shuō)明書(shū)的建議，通常需要等待數(shù)小時(shí)到一天的時(shí)間，在此期間，避免對(duì)修補(bǔ)區(qū)域進(jìn)行接觸或施加壓力。，5. 檢查修補(bǔ)效果：固化完成后，檢查修補(bǔ)區(qū)域的完整性和外觀，如果有必要，可以進(jìn)行進(jìn)一步的修復(fù)或打磨。，注意事項(xiàng)：，- 在使用環(huán)氧樹(shù)脂之前，請(qǐng)仔細(xì)閱讀產(chǎn)品說(shuō)明書(shū)，并遵循制造商的建議。，- 確保工作環(huán)境通風(fēng)良好，避免吸入過(guò)多的揮發(fā)性有機(jī)化合物。，- 在操作過(guò)程中，請(qǐng)佩戴適當(dāng)?shù)姆雷o(hù)裝備，如手套、口罩和護(hù)目鏡。，- 如果對(duì)環(huán)氧樹(shù)脂過(guò)敏，請(qǐng)避免接觸該產(chǎn)品。

環(huán)氧樹(shù)脂修補(bǔ)墻面裂縫的方法

一、材料選擇

在修補(bǔ)墻面裂縫時(shí)，要選擇適合墻面材質(zhì)（如混凝土墻面、磚砌墻面等）的環(huán)氧樹(shù)脂。常見(jiàn)的有以下幾種類(lèi)型可供參考：

511A/B型：這種環(huán)氧樹(shù)脂型號(hào)是羥基改性雙組分環(huán)氧樹(shù)脂，具有良好的抗?jié)B滲透性、耐沉積性和高強(qiáng)度，適用于多種材料的修補(bǔ)，包括墻面材料如混凝土、石材等的修補(bǔ)，并且可以通過(guò)添加顏料改變修補(bǔ)后的顏色，美觀實(shí)用。
ET - 5401型：是一種有機(jī)溶劑型環(huán)氧樹(shù)脂，具有較低的粘度、較快的固化速度和優(yōu)異的耐水性能，適用于水泥、混凝土等建筑材料裂縫的修補(bǔ)，可用于墻面裂縫修補(bǔ)。

二、準(zhǔn)備工作

工具準(zhǔn)備
- 手套：保護(hù)雙手，避免環(huán)氧樹(shù)脂直接接觸皮膚。
- 抹刀：用于涂抹環(huán)氧樹(shù)脂。
- 酒精：用于清潔裂縫周?chē)膲γ妫コ蹪n和灰塵等雜質(zhì)。
- 砂紙：打磨裂縫周?chē)膲γ姹砻妫岣攮h(huán)氧樹(shù)脂的附著力。
墻面處理
- 仔細(xì)檢查墻面裂縫，確定裂縫的大小、長(zhǎng)度和走向等情況。
- 清潔裂縫內(nèi)部和周?chē)膲γ妫_保表面干燥、清潔，無(wú)油污、灰塵等。如果裂縫內(nèi)有雜物或松動(dòng)的小塊，需要先清除干凈。
- 使用砂紙輕輕打磨裂縫周?chē)膲γ姹砻妫纬纱植诿妫@有助于環(huán)氧樹(shù)脂更好地附著在墻面上。

三、制作混合物

確定比例環(huán)氧樹(shù)脂與硬化劑需要按照所購(gòu)買(mǎi)產(chǎn)品說(shuō)明書(shū)上的比例混合。不同品牌和型號(hào)的環(huán)氧樹(shù)脂，其與硬化劑的配比可能會(huì)有所不同，一定要嚴(yán)格按照說(shuō)明書(shū)進(jìn)行操作。
混合過(guò)程將環(huán)氧樹(shù)脂和硬化劑按照比例倒入干凈、干燥的容器中，使用攪拌工具（如木棍或小型攪拌器）緩慢攪拌，使兩者充分混合均勻，直至顏色一致。混合后的環(huán)氧樹(shù)脂放置在無(wú)風(fēng)處，防止灰塵等雜質(zhì)混入，同時(shí)等待灌入裂縫。

四、填充裂縫

較小裂縫（寬度小于0.3mm）

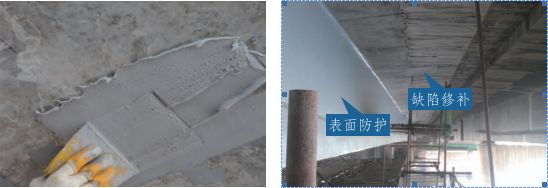

- 對(duì)于較小的墻面裂縫，可以采用表面涂抹的方式。用抹刀將混合好的環(huán)氧樹(shù)脂均勻地涂抹在裂縫上，盡量填滿(mǎn)整個(gè)裂縫，并將表面刮平，以保證在硬化后有較好的外觀和效果。
- 在涂抹環(huán)氧樹(shù)脂前，可以用毛刷或棉絲蘸取少量酒精沿裂縫方向兩側(cè)20 - 30mm處擦洗干凈并保持干燥，確保裂縫周邊清潔。
較大裂縫（寬度大于0.3mm）
- 如果墻面裂縫較大，可以將混合好的環(huán)氧樹(shù)脂緩慢灌入裂縫中。可以使用注射器或小型灌漿工具，從裂縫的一端開(kāi)始，緩慢注入環(huán)氧樹(shù)脂，使環(huán)氧樹(shù)脂充分填充裂縫。
- 在裂縫交叉處、較寬處、端部以及裂縫貫穿處，根據(jù)裂縫寬度合理設(shè)置灌漿點(diǎn)（當(dāng)縫隙小于1mm時(shí)埋設(shè)的灌漿點(diǎn)間距為350 - 500mm，當(dāng)縫隙大于1mm時(shí)，為500 - 1000mm），先在灌漿點(diǎn)的底盤(pán)上抹一層厚約1mm的環(huán)氧膠泥將灌漿的進(jìn)漿口騎縫粘貼在預(yù)定位置上，然后進(jìn)行灌漿。
- 灌膠完成后，可在裂縫兩側(cè)（寬20 - 30mm）涂一層環(huán)氧樹(shù)脂基液，后抹一層厚1mm左右、寬20 - 30mm的環(huán)氧樹(shù)脂膠泥進(jìn)行封縫，抹膠泥時(shí)應(yīng)防止產(chǎn)生小孔和氣泡，要刮平整，保證封閉可靠。封縫后還應(yīng)進(jìn)行壓氣試漏，檢查密閉效果，試漏需待封縫膠泥有一定強(qiáng)度時(shí)進(jìn)行，試漏前沿裂縫涂一層肥皂水，從灌漿口通入壓縮空氣，凡漏氣處，應(yīng)予以修補(bǔ)密封至不漏為止。

五、干燥與后續(xù)處理

干燥硬化填充裂縫后，讓環(huán)氧樹(shù)脂充分干燥或硬化。干燥時(shí)間會(huì)受到環(huán)境溫度、濕度以及環(huán)氧樹(shù)脂的類(lèi)型等因素的影響。一般來(lái)說(shuō)，在正常溫度（25℃左右）下，可能需要12 - 24小時(shí)或更長(zhǎng)時(shí)間才能完全固化達(dá)到較好的強(qiáng)度。
表面處理（可選）如果需要對(duì)修補(bǔ)后的墻面進(jìn)行表面處理，例如進(jìn)行墻面裝飾（如涂漆、貼壁紙等），在環(huán)氧樹(shù)脂完全固化后，可以對(duì)修補(bǔ)區(qū)域進(jìn)行適當(dāng)?shù)拇蚰ィ蛊渑c周?chē)鷫γ姹砻嫫秸恢拢缓笤龠M(jìn)行后續(xù)的裝飾工作。
