碳纖維加固設計要點（碳纖維加固工程案例分析）

遵義鋼結構設計2分鐘前1閱讀0評論

碳纖維加固技術是一種先進的結構補強方法，它通過在混凝土或鋼材表面粘貼碳纖維布來提高結構的承載能力和抗疲勞性能，本文將分析一個具體的碳纖維加固工程案例，以展示碳纖維加固設計的關鍵要點。，設計前需要對原結構進行全面的評估，包括材料特性、受力情況和潛在問題，這有助于確定加固方案的目標和范圍，選擇合適的碳纖維材料和鋪設方式至關重要，不同的碳纖維類型（如單向、交叉或雙向）具有不同的力學性能，因此應根據具體需求選擇，鋪設工藝也會影響最終效果，需要確保碳纖維布與原結構緊密結合。，在施工過程中，需要注意控制碳纖維布的張力和鋪設精度，以確保其均勻分布并適應原結構的變形，還需要進行必要的測試和監測，以驗證加固效果并確保長期穩定性。，碳纖維加固設計是一個綜合性的過程，需要綜合考慮多種因素，通過精心設計和精確施工，碳纖維加固可以顯著提高結構的承載能力和耐久性，為建筑提供更強大的安全保障。

碳纖維加固設計要點

結構分析與評估
- 在進行碳纖維加固設計前，需要對原結構進行全面的結構分析與評估。包括結構的受力狀態、承載能力、變形情況等。了解原結構的材料特性、截面尺寸、配筋情況等基本信息，以便確定結構的薄弱部位和需要加固的區域。例如對于混凝土結構，要考慮混凝土的強度等級、鋼筋的布置和屈服強度等因素，這是合理設計碳纖維加固方案的基礎。
加固目標確定
- 根據結構的使用要求、鑒定結果以及相關規范要求，明確碳纖維加固的目標。如提高結構的承載能力、改善結構的變形性能、增強結構的耐久性等。如果是因為結構功能改變導致原結構不滿足要求，加固目標要針對新的功能需求來設定，例如將住宅改為商業用途時，人流量和荷載的增加需要通過加固設計來滿足新的承載要求。
碳纖維材料選擇

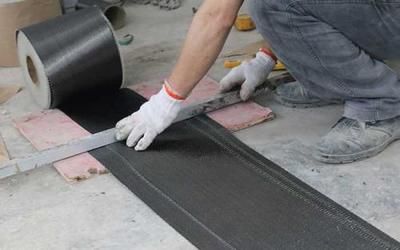

- 碳纖維布規格：根據加固需求選擇合適規格的碳纖維布，常見的有200g和300g的碳纖維布。不同規格在抗拉強度、厚度等方面有所差異，例如200g碳纖維布的每平方米重量相對較輕，抗拉強度也有一定的范圍，需要根據具體的加固構件受力要求來選擇。

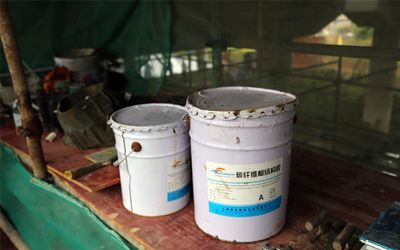

- 碳纖維膠性能：碳纖維膠是使碳纖維布與被加固構件共同受力的關鍵材料。要選擇對碳纖維材料有良好浸潤性、粘結性能好、力學性能和耐久性能優良的碳纖維膠。例如采用雙組份、無溶劑、高強度的改性環氧A類膠粘劑，它具有較好的觸變性能和良好的懸掛度，垂直面施工流淌性較小，能保證加固效果。
加固設計計算
- 承載能力計算：依據結構力學原理和相關加固規范，對加固后的結構進行承載能力計算。考慮碳纖維布與原結構共同受力的情況，確定碳纖維布的用量、粘貼層數等參數。在計算中要合理考慮材料的強度折減系數等因素，確保加固后結構的承載能力滿足設計要求。
- 變形計算：對加固后的結構進行變形計算，評估加固后結構的變形是否在允許范圍內。碳纖維加固可能會改變結構的剛度分布，因此需要準確計算結構在荷載作用下的變形情況，如梁的撓度、柱的側移等，保證結構的正常使用性能。

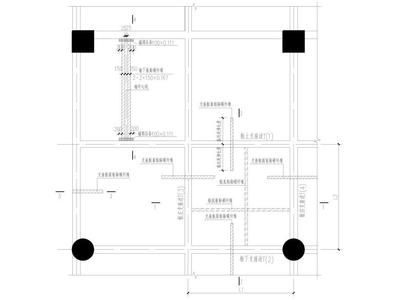

構造設計
- 粘貼長度與寬度：確定碳纖維布的粘貼長度和寬度，要保證足夠的粘貼長度以充分發揮碳纖維布的抗拉強度，同時粘貼寬度也要滿足受力和構造要求。一般裁剪后的織物寬度不宜小于150mm且不應小于100mm。
- 端部錨固：碳纖維布在端部需要進行有效的錨固，防止在受力過程中發生剝離破壞。可以采用附加錨固措施，如設置U形箍等方式來增強錨固效果。
- 轉角處理：在結構的轉角處，如梁與柱的交接處，碳纖維布的粘貼需要進行特殊處理。應進行倒角處理并打磨成圓弧狀，圓弧半徑不應小于20mm，以保證碳纖維布在轉角處的粘貼質量和受力性能。
