鋼屋架結構形式(幾種常見的鋼屋架結構形式)

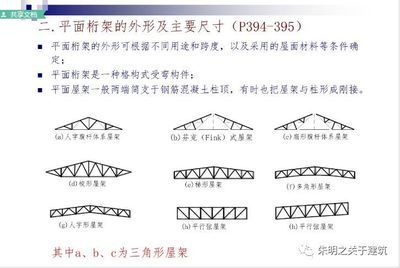

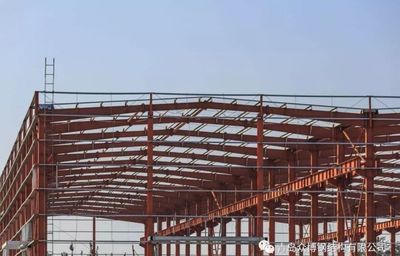

鋼屋架結構是現代建筑中常用的一種支撐系統,用于提供屋頂、墻面或平臺等的垂直支撐,以下是幾種常見的鋼屋架結構形式:,1. 三角形屋架:這是最常見的屋架形式之一,由多個三角形構件組成,能夠提供較大的承載能力和良好的穩定性。,2. 梯形屋架:這種屋架結構由兩個或更多的梯形構件組成,通常用于跨度較大的場合,以增加跨度和提高空間利用率。,3. 拱形屋架:拱形屋架是一種特殊形式的屋架,通過使用拱形構件來減少材料用量并提高結構的強度和剛度。,4. 箱形屋架:箱形屋架是一種具有較大截面面積的屋架,通常用于需要承受較大荷載的情況,如大型工業廠房或倉庫。,5. 懸挑屋架:懸挑屋架是一種將屋架懸掛在建筑物外部的結構形式,常用于橋梁、塔樓或其他需要額外懸挑力的場合。,這些鋼屋架結構形式各有特點,適用于不同的建筑需求和條件,選擇合適的屋架結構形式對于確保建筑物的安全、經濟和美觀至關重要。
鋼屋架結構形式
鋼屋架是一種由鋼材為主要材料制成的屋面承重結構,具有強度高、自重輕、施工速度快等特點。以下是幾種常見的鋼屋架結構形式:
平面桿系結構
桁架

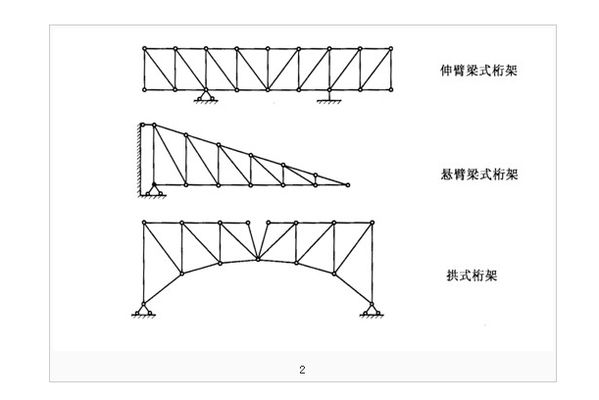

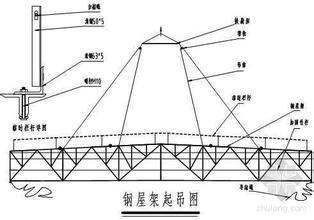

桁架是一種常見的平面桿系結構,由上弦、下弦和腹桿組成,通過合理的幾何布置,能夠有效地承受和傳遞荷載。
拱
拱在大跨度屋蓋中經常采用,特別是當建筑物要求墻體與屋頂連成一體時,落地拱尤為適用。但在大跨度時,往往做成格構式鋼拱。

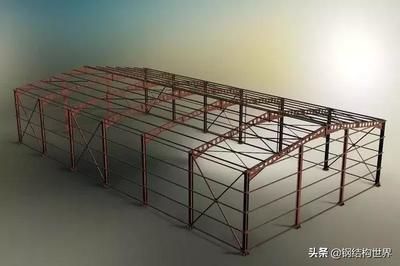

門式鋼架
大跨度的門式剛架大多采用鋼結構,當跨度達50~60m時,可以做成實腹式,跨度更大時,就應做成格構式。
空間桿系結構
網架結構
網架結構是由平面桁架演變而來,常用的做法是把單根的上弦或下弦分成兩根,使桁架的橫截面成為倒三角形或正三角形。
立體桁架
立體桁架也是由平面桁架演變而來的空間桿系結構,通過改變截面形狀,提高結構的整體穩定性和承載能力。
屋蓋支撐系統
為了保證屋蓋結構的空間幾何穩定性、剛度和整體性,通常會設置各種類型的支撐系統,包括橫向水平支撐、縱向水平支撐、垂直支撐和系桿。
橫向水平支撐
在各屋架上弦桿或下弦桿所在平面沿房屋橫向設置的支撐,用于增強屋蓋的橫向穩定性和剛度。
縱向水平支撐
當房屋內設有托架,或有較大噸位的重級、中級工作制的橋式吊車,或有壁行吊車,或有鍛錘等大型振動設備,以及房屋較高、跨度較大,空間剛度要求高時,均應在屋架下弦(三角形屋架可在上弦或下弦)端節間設置縱向水平支撐。
垂直支撐
垂直于地面并垂直于屋架平面的支撐體系,用于增強屋蓋的垂直方向的穩定性和剛度。
系桿
不設橫向支撐的其它屋架,其上下弦的側向穩定性由與橫向支撐節點相連的系桿來保證。
以上是鋼屋架結構的一些常見形式,不同的結構形式適用于不同的建筑需求和荷載條件。在實際工程中,設計人員會根據具體情況進行選擇和優化。
