裝配式電梯鋼結構井道工程在現代建筑中應用廣泛，但存在諸多弊端，施工過程中需要大量預制構件，導致工期延長；現場組裝的復雜性增加了施工難度和成本；由于缺乏標準化設計，安裝精度難以保證；現場作業環境惡劣，工人勞動強度大；由于缺乏有效的質量控制措施，容易出現質量問題，為了提高工程質量和效率，建議采用模塊化、標準化的設計方法，優化施工流程，加強現場管理，并引入先進的檢測技術，以解決裝配式鋼結構井道工程存在的問題。

一、裝配式電梯鋼結構井道工程的背景

隨著城市化進程的發展，老舊小區加裝電梯的需求日益增加。傳統的電梯鋼結構井道施工方式存在諸多弊端，如現場加工、切割和焊接鋼材時噪音大、施工時間長、占用空間大、污染環境，且現場加工精度和質量較差，影響鋼結構井道的強度等問題。

二、裝配式電梯鋼結構井道的優勢

1. 施工效率方面
   • 現場施工周期短：

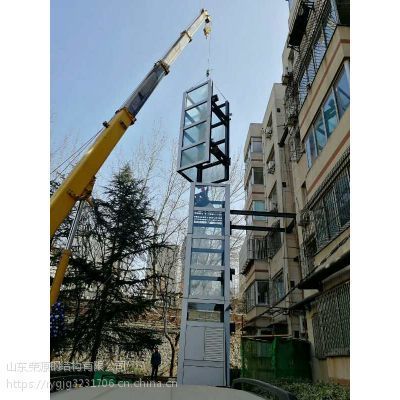

     • 采用裝配式結構，可實現現場的模塊拼接安裝方式。例如，一些裝配式鋼結構井道的吊裝工作可在較短時間內完成，加上井道底坑的土建施工和各樓層的門洞開孔及修復時間，6層站的加裝電梯可在40 - 45天內全部完成，相比傳統施工形式可縮短工期一半以上，基本不受雨季或其他惡劣天氣等外部影響。
     • 部分裝配式鋼結構電梯井道將基準以上的樓層做成預制品，材料不需要根據不同樓層做調整，能夠進一步縮短現場施工工期。
   • 便于安裝連廊過道：如某些裝配式鋼結構電梯井道通過在連接板上開設多個豎向間隔分布的調節孔來連接橫梁，便于根據樓層高度安裝連廊過道，無需測量層高就可加工井道，提高了施工效率。
2. 質量與性能方面
   • 符合標準且抗震防風：鋼結構裝配式井道抗震設計類別為丙類，抗震設防烈度能達到8度，可抵御50年一遇的基本風壓值為0.85kN/m2，按設計方案施工質量符合驗收條款要求和相關施工驗收規范要求。
   • 強度較高：相較于傳統現場加工的鋼結構井道，裝配式鋼結構井道在工廠內進行制作，加工精度和質量更有保障，從而保障了井道的強度。
3. 空間利用方面：井道占地面積小，相比傳統井道可節約占地面積30%以上。

三、裝配式電梯鋼結構井道的結構設計示例

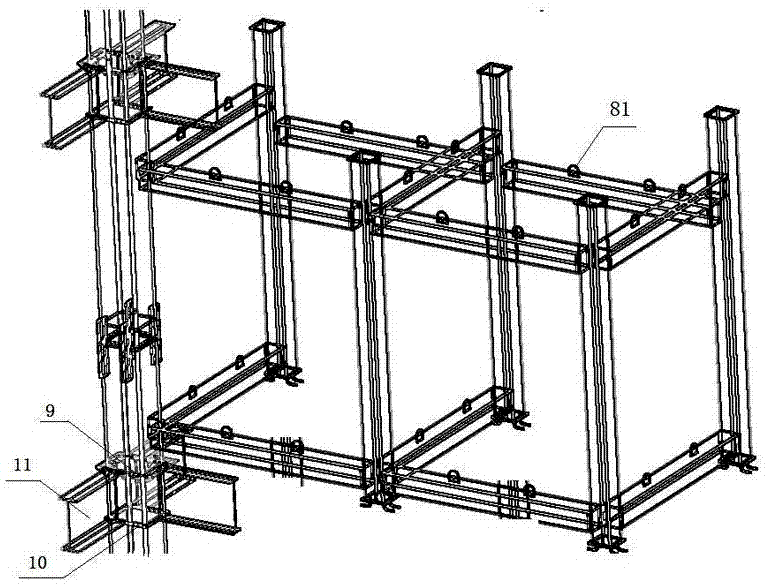

1. 一種電梯鋼結構一體化裝配式加裝電梯井道節的設計
   • 包括四根橫桿、四根縱桿以及四根豎桿圍成的方形電梯轎廂框架，框架正面設置電梯門。橫桿、縱桿和豎桿一體化焊接而成框架，且均采用鋼管制作而成。
   • 方形電梯轎廂框架上設置有電梯門驅動電機和電梯門軌道，電梯門滑動配合在電梯門軌道上，且通過絲杠機構與電梯門驅動電機配合。
   • 框架底部設置有可拆卸的萬向滾輪；橫桿和縱桿上設置有裝配孔并配合螺栓；豎桿底部設置有插入部，頂部設置有對位槽（可通過豎桿上部貫穿設置的兩組銷釘與豎桿頂部之間形成）。

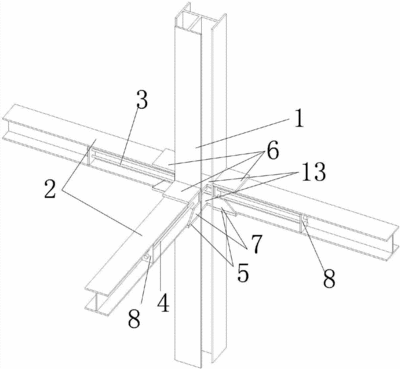

2. 一種裝配式鋼結構電梯井道的結構設計
   • 包括豎向梁、連接板和用于連接連廊的橫梁，連接板固定在豎向梁上，連接板上開設有多個豎向間隔分布的調節孔，橫梁通過穿過調節孔的螺栓安裝在連接板上，其中連接板可采用角鋼，有連接豎向梁的連接面和安裝橫梁的調節面。
