加固設計圖紙的常見問題

1. 基礎底面積加大法的問題

在加固設計中，基礎底面積加大法是一種常見的加固方式。然而，這種方法存在一些難點，特別是在基礎底部新老鋼筋的有效連接問題上。由于基礎的施工環境通常較為潮濕，采用化學植筋的方法并不能保證質量。因此，在加固設計圖紙中必須明確指出，新老鋼筋必須采用焊接的形式進行連接。

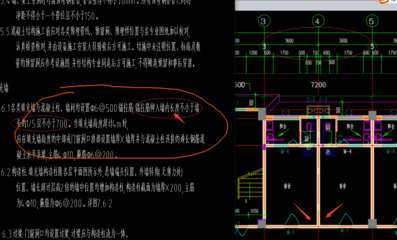

加固設計圖紙的常見問題行業新聞第1張

2. 錨桿靜壓樁加固法的問題

錨桿靜壓樁加固法是利用建筑物的自重提供壓樁反力的一種加固方法。在設計時，需要提前驗算壓樁反力與建筑自重的關系，以避免因壓樁導致房屋整體傾斜或局部構件破壞。此外，如果原基礎截面太小，不滿足補樁新增樁孔的要求，可以通過加大原基礎截面預留壓樁孔的方式，但必須驗算新老結構交界面的抗剪承載力，以確保新增部分能夠提供可靠的壓樁反力。后置錨桿的錨固深度也不能簡單根據廠家推薦值選取，而必須根據壓樁反力計算來確定。

3. 增大截面法的問題

在采用增大截面法加固混凝土柱時，如果新增箍筋無法封閉，可以采用與原有箍筋焊接的形式實現封閉效果。這需要在設計圖紙中詳細標明。

4. 外包型鋼法的問題

外包型鋼法在加固混凝土柱時，加固角鋼必須全部貫通柱高。如果遇到樓層梁無法通過的情況，可以通過等代鋼筋穿過樓板與上下樓層加固角鋼焊接的方式進行加強。在梁柱節點位置，如果扁鋼無法穿過混凝土梁，也可以采用等代鋼筋穿過混凝土梁與左右兩側加固角鋼焊接的形式進行加強錨固。對于底層柱加固，加固角鋼端部必須錨固于原結構基礎頂面，而對于埋置在地基土內的部分加固角鋼，應進行混凝土圍套防銹處理。如果混凝土柱采用外包型鋼進行加固后有特殊要求，還需進行防火處理，通常的做法是參照鋼結構防火做法，如涂刷薄型或厚型防火涂料。

5. 鋼筋網水泥砂漿面層法的問題

在鋼筋網水泥砂漿面層法中，鋼筋網豎向鋼筋遇到樓板時，可以采用等代鋼筋穿過樓板，使上下樓層鋼筋貫通。對于梁底受彎加固，如果碳布粘貼延伸長度不滿足要求，可以采用附加錨固形式，如端部加強U形錨固。對于梁支座受彎加固，當粘貼延伸長度不滿足時，可以采用鋼板條射釘的形式進行端部錨固。粘貼延伸長度的確定可以參考《混凝土結構加固設計規范》GB50367-2013第10.2.5條的規定。
