本文聚焦提高耐久性的施工工藝優(yōu)化，闡述通過合理選材，如選用高品質(zhì)、抗腐蝕性能佳的材料，從源頭保障耐久性，在施工過程中，優(yōu)化混凝土澆筑工藝，控制振搗力度與時(shí)間，確保密實(shí)度；加強(qiáng)防水處理，采用先進(jìn)防水材料與科學(xué)施工方法，防止水分侵蝕，注重施工環(huán)境把控，避免惡劣環(huán)境對工程造成損害，完善施工質(zhì)量檢測體系，實(shí)時(shí)監(jiān)測關(guān)鍵指標(biāo)，及時(shí)調(diào)整工藝。

面磚施工工藝中提高耐久性的優(yōu)化

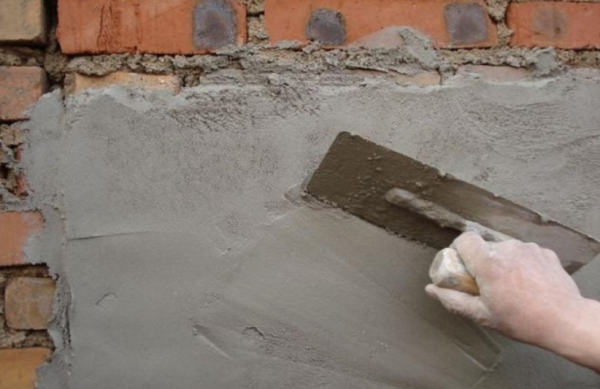

• 面磚基層處理要求優(yōu)化
  • 基層應(yīng)平整、堅(jiān)固、干凈，標(biāo)高偏差控制在4mm以內(nèi)，表面不平整度在3mm以內(nèi)，無疏松、浮漿和空鼓現(xiàn)象?；鶎颖砻嬉鍧?、無油污、灰塵、泥漿等雜物并充分濕潤，pH值在6 - 12之間，含水率小于8%。所有管線、線槽敷設(shè)完畢并做防水、防腐處理，混凝土基層表面松散或不可靠部分要鑿除重新抹灰。有滲水可能的部位（外墻立面、地下室、廚房、衛(wèi)生間等）要做防水處理，防水材料與基層和面磚粘結(jié)性要好，防水層連續(xù)無破損且至少延伸至墻面以上200mm并與管根、地漏、陰陽角等部位密切結(jié)合，防水層完成后要進(jìn)行24小時(shí)蓄水試驗(yàn)，蓄水深度不低于20mm，蓄水試驗(yàn)合格才能進(jìn)行后續(xù)施工?；鶎颖砻鎽?yīng)平整、光滑，無起砂、粉化、蜂窩等缺陷，有缺陷及時(shí)修補(bǔ)；表面應(yīng)具有良好吸水性，吸水率大于10%，吸水量小于0.5kg/(m.min) ；表面應(yīng)粗糙以增強(qiáng)面磚與基層的粘結(jié)力，粗糙度控制在1.5 - 2.5mm。陰陽角處使用陰陽角條或金屬護(hù)角防止面磚翹曲、脫落，陰陽角條或金屬護(hù)角與基層和面磚牢固粘結(jié)且與面磚表面齊平。建筑物變形縫處設(shè)置伸縮縫，寬度根據(jù)變形量確定（一般為20 - 40mm），使用伸縮縫裝置（如橡膠條、金屬條等）且與基層和面磚牢固粘結(jié)并貫通整個(gè)墻面，從墻基延伸至屋頂。輔助材料選擇方面，粘結(jié)劑要有良好的粘結(jié)力、保水性和抗凍性，勾縫劑要有良好的防水、防污性和耐久性，填縫料要有良好的防水、防潮性和抗老化性
• 磚材選型及鋪貼方法改進(jìn)
  • 采用吸水率低、抗折強(qiáng)度高、耐凍融性能優(yōu)良的磚材確保耐久性。外墻面磚選擇具有良好抗風(fēng)化、抗?jié)B透和抗酸堿腐蝕性能的磚材以延長使用壽命。室內(nèi)面磚根據(jù)使用環(huán)境和裝飾需求選擇花色、尺寸和紋理合適的磚材提升空間美感。采用薄貼法鋪貼工藝，減少灰漿用量、降低材料成本、提高鋪貼精度和美觀度，使用高粘結(jié)力的瓷磚薄貼膠代替?zhèn)鹘y(tǒng)水泥砂漿提升磚材與基層的粘結(jié)效果防止空鼓和脫落
• 粘結(jié)材料性能提升研究
  • 膠凝材料改性，如引入高性能聚合物或纖維提高韌性和抗裂性，優(yōu)化膠結(jié)材料配方調(diào)整流變性和粘結(jié)強(qiáng)度，使用納米技術(shù)引入納米顆粒增強(qiáng)與基體的界面粘接。采用粘結(jié)強(qiáng)度高、耐久性好的新型粘結(jié)劑（如環(huán)氧樹脂、聚氨酯樹脂或改性丙烯酸酯粘結(jié)劑），根據(jù)不同基材和面磚的特性選擇合適的粘結(jié)劑類型和涂抹方式，通過調(diào)整粘結(jié)劑的開放時(shí)間、流變性和粘結(jié)強(qiáng)度優(yōu)化與基材和面磚的粘結(jié)效果
• 排水構(gòu)造優(yōu)化及防滲措施
  • 滲水控制與坡度優(yōu)化，采用合理的面磚鋪貼坡度確保雨水順暢排放防止積水滲透，設(shè)置分格縫將面磚分隔成較小區(qū)域避免因熱脹冷縮導(dǎo)致面磚翹曲起鼓而產(chǎn)生滲水，在磚縫和基層之間使用憎水材料或防水涂料形成防水屏障阻斷水分滲透。面磚背面涂抹背涂層增強(qiáng)與基層的粘結(jié)力防止空鼓脫落造成滲水隱患，選擇透氣率較高的背涂層避免基層水分積聚形成水汽壓導(dǎo)致面磚起皮剝落，采用通透性好的輔材（如透氣砂漿）允許水分通過面磚和基層減少水滲透的可能性

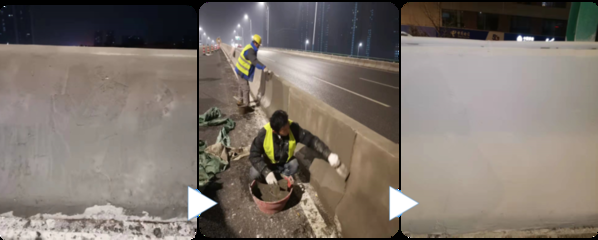

混凝土施工工藝中提高耐久性的優(yōu)化

• 預(yù)防鋼筋的銹蝕
  • 采用環(huán)氧涂層鋼筋，利用環(huán)氧樹脂粉末靜電噴涂在鋼筋表面形成一定厚度的環(huán)氧樹脂防腐涂層，相當(dāng)于給鋼筋一個(gè)耐腐蝕的保護(hù)層，有效提高鋼筋的耐腐蝕性
• 避免或減輕堿集料反應(yīng)
  • 當(dāng)混凝土的骨料中含有堿活性時(shí)，從配合比出發(fā)，在保證配合比的情況下盡量減少這些骨料的加入。此外，適量控制早強(qiáng)劑等外加劑的加入，因?yàn)橥饧觿?huì)帶來多余的堿
• 結(jié)構(gòu)的耐久性設(shè)計(jì)
  • 混凝土耐久性設(shè)計(jì)方法應(yīng)含有計(jì)算、驗(yàn)算部分和構(gòu)造措施部分。完整設(shè)計(jì)步驟為：首先分析結(jié)構(gòu)所處的環(huán)境以及環(huán)境中對結(jié)構(gòu)的作用，然后確定耐久性程度以及結(jié)構(gòu)的設(shè)計(jì)年限，而后對耐久性進(jìn)行驗(yàn)算和評估，最后在構(gòu)造方面也要多加注意
• 加強(qiáng)施工管理
  • 施工配合比監(jiān)督到位，振搗和攪拌均勻要有保證，嚴(yán)格遵守養(yǎng)護(hù)制度。在混凝土最后凝結(jié)之前，將原混凝土抹勻弄平，增強(qiáng)表面密實(shí)度

面磚施工防水處理的關(guān)鍵要點(diǎn)

混凝土耐久性設(shè)計(jì)的具體步驟

鋼筋銹蝕防護(hù)涂層的應(yīng)用

提高混凝土耐久性的外加劑選擇
