維增強材料的制備方法多樣，主要包括以下幾種，預浸料法是將碳纖維預先浸漬樹脂，制成預浸料，再經熱壓成型等工藝得到復合材料；熱壓罐法是在壓力和溫度下，使預浸料固化成型；真空灌注法則是利用真空將樹脂吸入纖維預制體中，還有模壓成型、3D 打印等技術用于制備特定形狀的制品。

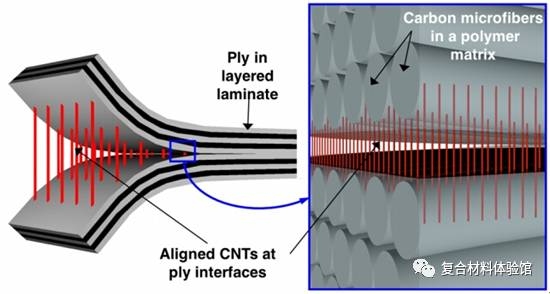

碳纖維增強材料的制備方法

• 短切碳纖維增強復合材料的制備方法
  1. 制備陶瓷漿料前驅體：將碳化硅粉體、氮化硅粉體與燒結助劑按照質量比50 - 99:1 - 30:0.1 - 10（優選50 - 80:1 - 30:0.1 - 5）混合后溶于去離子水中，得到陶瓷漿料前驅體，其中燒結助劑為氧化鎂、氧化鈣、氧化釔、氧化鑭或氧化鐠中的至少一種。
  2. 制備改性短切碳纖維
     • 處理短切碳纖維Ⅰ：將偶聯劑（為乙烯基三乙氧基硅烷、甲基丙烯酰氧基硅烷或氨丙基三乙氧基硅烷中的至少一種）加入到質量濃度為30 - 70%的乙醇溶液溶劑中，混合均勻后向其中加入長度為15 - 20毫米、直徑為10 - 15微米的短切碳纖維Ⅰ（由碳纖維長絲經粉碎而成），按照短切碳纖維Ⅰ、偶聯劑與溶劑的固液比為10 - 30g:0.1 - 1g:100ml，在60 - 80℃下加熱反應后，得到處理后的短切碳纖維。
     • 制備改性糊精：將質量濃度為30 - 60%的糊精溶液中通入氮氣，按照糊精溶液、環氧丙烷和氫氧化鈉的質量比為100:0.1 - 5:0.01 - 1加入環氧丙烷和氫氧化鈉，反應0.5 - 48小時后得到改性糊精。
     • 混合得到改性短切碳纖維：將處理后的短切碳纖維與改性糊精、分散劑（為四甲基氫氧化銨、聚丙烯酸或聚乙二醇中的至少一種）按照質量比為1:0.1 - 10:0.01 - 1（優選1:0.1 - 2:0.01 - 0.2）進行混合、靜置后得到改性短切碳纖維。
  3. 制備短切碳纖維增強復合材料：將長度為1 - 10毫米、直徑為4 - 8微米的短切碳纖維Ⅱ（由碳纖維長絲經粉碎而成）、改性短切碳纖維與陶瓷漿料前驅體按照質量比為1 - 50:1 - 50:100（優選1 - 5:1 - 10:100）混合后倒入模具中，熱壓、燒結后得到短切碳纖維增強復合材料。
• 另一種碳纖維增強復合材料的制備方法
  • 根據碳纖維板形狀確定熱壓機的壓力輥及預作用輥的位置。
  • 確定給料器的給料流量，并設定對應的模具位置上的模具參數。
  • 經過給料器將預浸料涂覆在碳纖維上生成碳纖維預浸料。
  • 將碳纖維預浸料初步固化。
  • 使用預作用輥對固化半成品進行預壓制，檢測預壓制成品上肋板的深度以確定預壓制成品是否合格。
  • 使用壓力輥對合格的預壓制成品進行壓制作業。

碳纖維增強材料的應用領域

碳纖維增強復合材料的性能優勢

碳纖維增強材料的成本構成

碳纖維增強材料的市場前景
