維加固荷載試驗操作流程如下：首先進行技術準備，依據(jù)工程實際確定加固方案，明確施工流程等，編制施工組織設計并進行技術交底；接著準備材料，包括配套的底膠、找平材料、保護層以及符合要求的碳纖維材料，還需準備粘結強度檢測儀等檢測儀器；然后進行勞動力準備，選擇經(jīng)驗豐富的施工人員、專業(yè)技術人員及安全人員，施工時先卸荷，對需加固構件進行處理，如剔除裝飾層等，之后依次進行基底處理、涂底膠、找平、粘貼碳纖維布、涂刷面膠等操作，最后

碳纖維加固荷載試驗操作流程

1. 基層處理
   • 去除污垢和松散物質(zhì)：使用高壓水槍或砂輪機清除基層表面的灰塵、油污、浮漿和其他松散物質(zhì)，確保表面干凈、平整，這是保證碳纖維加固效果的基礎步驟，只有基層表面清潔、平整，碳纖維材料才能更好地粘貼和發(fā)揮作用。
   • 打磨處理：對于不平整的表面，使用打磨機進行打磨，使其達到一定的粗糙度，以便碳纖維膠能夠更好地粘結。合適的粗糙度有助于增加碳纖維膠與基層的接觸面積，提高粘結力。
   • 裂縫封閉與灌漿
     • 對于寬度大于0.2mm的裂縫，應先用專用的裂縫封閉膠進行封閉處理，防止水分滲透。

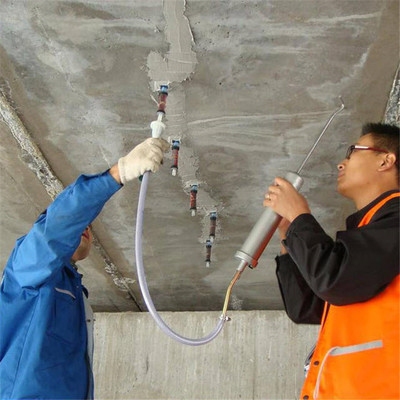

     • 對于較寬的裂縫，可以采用壓力灌漿的方法，用環(huán)氧樹脂或其他高性能灌漿材料進行填充。這是為了避免裂縫對加固效果產(chǎn)生影響，保證結構的整體性和穩(wěn)定性。
   • 倒角處理：在轉角處進行倒角處理，打磨成圓弧狀，圓弧半徑不應小于20mm，以減少應力集中。應力集中可能會導致碳纖維加固效果降低或者結構過早破壞，倒角處理可以有效避免這種情況。
   • 光滑過渡：確保轉角處的表面光滑過渡，避免出現(xiàn)尖銳的棱角。尖銳棱角同樣可能引起應力集中的問題，影響加固后的結構性能。
   • 濕度控制：施工環(huán)境的相對濕度應控制在85%以下，溫度應在5℃以上。適宜的溫濕度環(huán)境有助于碳纖維加固材料的粘結和固化，超出這個范圍可能會影響加固效果。
   • 缺陷修復：對于基層表面的缺陷，如蜂窩、麻面等，應使用高強修補砂漿進行修復，確保表面平整。平整的表面有利于碳纖維材料的粘貼，保證加固質(zhì)量。
   • 平整度檢查：使用直尺和塞尺檢查表面平整度，確保偏差在允許范圍內(nèi)。這一步驟可以保證碳纖維布能夠均勻地粘貼在基層表面，避免出現(xiàn)局部空鼓等問題。
   • 底膠涂刷：在基層表面均勻涂刷一層底膠，底膠應選用與碳纖維膠相匹配的材料。底膠的作用是增強碳纖維布與基層之間的粘結力，為碳纖維加固提供良好的粘結基礎。

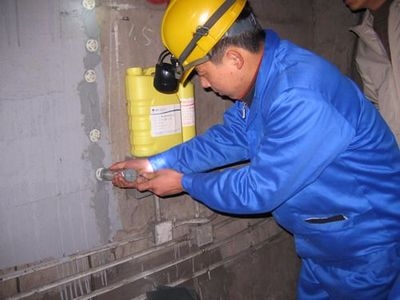

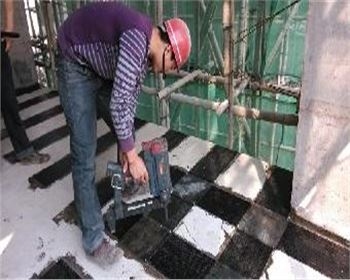

   • 粘結質(zhì)量驗收：施工結束后，應對碳纖維布與基層之間的粘結質(zhì)量進行驗收，使用小錘等工具輕輕敲擊碳纖維布表面，以回聲來判斷粘結效果。良好的粘結質(zhì)量是碳纖維加固發(fā)揮作用的關鍵，如果粘結不牢固，碳纖維布無法有效地分擔結構荷載，加固就失去了意義。
2. 碳纖維布粘貼與固化
   • 裁剪碳纖維布：按計劃要求的尺寸裁剪碳纖維布。裁剪尺寸準確的碳纖維布能夠更好地適應加固部位的形狀和尺寸要求，保證加固效果的均勻性。
   • 配制浸漬樹脂并涂抹：配制浸漬樹脂并平均涂抹于所要粘貼的部位。浸漬樹脂可以使碳纖維布與基層更好地粘結在一起，并且能夠傳遞荷載，保證碳纖維布的加固效果。
   • 滾壓排氣：用特制的滾筒、刮板沿纖維方向多次滾壓，擠除氣泡，并使浸漬樹脂充分滲透碳纖維布。這一步驟可以避免碳纖維布與基層之間存在空隙，提高兩者之間的粘結力和整體性。
   • 固化干燥：碳纖維布粘貼后需要進行必要的固化和干燥過程，確保材料與基底之間的良好結合。固化和干燥的時間和條件應根據(jù)所使用的碳纖維材料和粘結劑的要求來確定，一般需要保證一定的溫度和濕度條件，以及足夠的固化時間。
3. 荷載試驗操作
   • 試驗準備
     • 與甲方協(xié)商：對于大面積的加固工程，應與甲方協(xié)商進行荷載試驗，確定試驗的具體方案和要求，包括試驗的荷載大小、加載方式、測試內(nèi)容等。
     • 設備安裝：根據(jù)試驗方案安裝相應的荷載加載設備、位移測量設備、應變測量設備等。確保設備安裝牢固、準確，能夠正常工作并準確采集數(shù)據(jù)。
   • 加載過程
     • 加載方式：可以采用分級加載的方式，例如按照設計荷載的一定比例逐步增加荷載，如20%、40%、60%、80%、100%等。在每個加載級別下，穩(wěn)定一段時間，觀察結構的反應，包括變形、應變等情況。
     • 數(shù)據(jù)采集：在加載過程中，同步采集結構的位移、應變等數(shù)據(jù)，記錄不同荷載級別下結構的響應情況。
   • 結果評估
     • 變形評估：根據(jù)采集到的位移數(shù)據(jù)，分析結構的變形情況，判斷結構的變形是否滿足國家規(guī)范規(guī)定的設計及使用要求。例如，結構的最大變形不應超過規(guī)定的限值。
     • 應變評估：通過應變數(shù)據(jù)，分析碳纖維加固部位以及結構其他關鍵部位的應力應變狀態(tài)，評估碳纖維加固后結構的承載能力和性能。如果應變值在合理范圍內(nèi)，說明碳纖維加固有效地分擔了結構荷載，結構的承載能力得到了提高。
     • 整體性能評估：綜合考慮變形、應變等各項指標，對碳纖維加固后的結構整體性能進行評估，確定結構是否滿足加固設計的目標要求。如果各項指標均滿足要求，則說明碳纖維加固取得了良好的效果；如果存在不滿足要求的情況，則需要進一步分析原因，可能需要采取補充加固等措施。

碳纖維加固前的結構檢測方法

碳纖維加固后的維護周期

碳纖維加固與其他材料比較

碳纖維加固在地震區(qū)的應用
