土裂縫修補技術在實際工程中應用廣泛，如某老舊橋梁，因長期受車輛荷載與自然環境影響，混凝土表面出現大量裂縫，威脅行車安全，清兆公司采用高性能修補材料，其強度和耐久性優于傳統材料，還通過優化施工工藝提高質量和效率、降低成本，在施工中，對裂縫進行細致處理，包括清潔、干燥等準備工作，確保修補效果，屋面裂縫修補時，澆筑完成后半日內采用覆蓋保濕養護，可增強養護效果，嚴格防控脫水、裂縫等問題。

裂縫修補技術的實際應用案例

裂縫修補技術在實際工程中的應用非常廣泛，以下是幾個具體的案例：

瀝青混凝土路面裂縫修補技術

在公路工程中，瀝青混凝土路面的裂縫是一個常見問題。為了提高修補效果，研究者結合工程實例，對瀝青混凝土路面的裂縫分類及成因進行了介紹，并對預裂縫技術進行了研究。這種技術包括裂縫開槽灌縫修補要點，并分析了修補效果。實踐結果表明，采用預裂縫技術處理的路段路面產生的裂縫數量較少，裂縫的長度及裂縫的間距也明顯變小，說明采用了預裂縫技術能有效控制路面裂縫的出現。此外，采用改性環氧丙烯酸酯灌縫材料能有效修補路面裂縫。

混凝土裂縫修復技術

混凝土裂縫修復技術是一種用于修補混凝土表面裂縫的方法。該技術包括填縫劑選擇、表面處理、填縫劑涂覆、表面抹平等步驟。填縫劑通常選擇聚合物修補材料、混凝土修補材料等，這些材料具有良好的流動性和附著力能力，能夠填充混凝土表面的裂縫并且能夠與原材料形成一體。這種技術適用于多種場合，包括建筑物的基礎、橋梁的橋墩等。

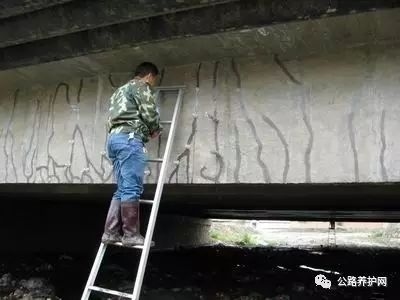

橋梁裂縫處理及加固技術

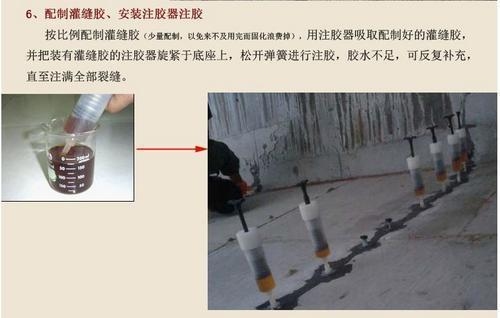

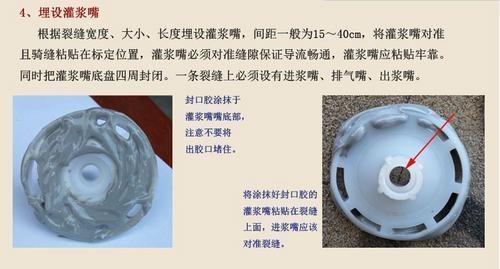

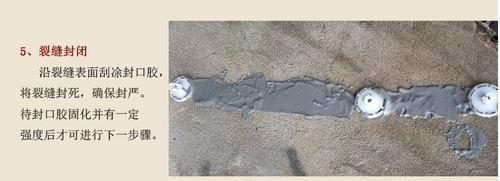

橋梁裂縫處理及加固技術應用是非常重要的，裂縫的產生要迅速解決才能減少危害，每個細節的處理都非常關鍵。建筑網小編就橋梁裂縫處理及加固技術應用和大家介紹一下。1裂縫表面封閉修補法(1)填縫:根據裂縫寬度分別用勾縫刀、抹子、刮刀等工具進行操作，所用灰漿通常采用1::3水泥砂漿，不得低于砌筑灰漿的強度。 (2)表面抹灰:是用水泥漿、水泥砂漿、環氧基液及環氧砂漿等材料涂抹在裂縫部位的磚石砌體或混凝土表面上的修補方法。 1)水泥砂漿涂抹:將裂縫附近的混凝土表面鑿毛，使糙面平整并清潔，為使混凝土表面不能有流水，用純水泥漿涂刷一層底漿，再將水泥砂漿一次或分幾次抹完(應總厚度而定)。 2)環氧砂漿涂抹:①先在裂縫上口鑿一V形槽并盡量平整;②用鋼絲刷或竹刷清縫，并鑿去浮渣;③在裂縫郊周涂一層環氧漿液;④嵌入環氧砂漿，用刮刀使其平面與原混凝土面齊平。 3)鑿槽嵌補:是沿混凝土裂縫鑿一條深槽，在槽內嵌補各種粘結材料，如環氧砂漿、瀝青、***丙稀酸脂類化學補強劑(甲凝)等的修補方法，槽形根據裂縫位置和填補材料而定。 4)表面噴漿:采用無筋素噴漿、技網噴漿，或掛網噴漿結合鑿槽嵌補等修補方法。 噴漿的結構表層應仔細敲擊，若發現剝離的部分應當敲碎并除去。 為使噴涂層粘牢固，最好把裂縫鑿成v形槽。 噴漿以前先用水沖洗結構物表面，并在始噴漿之前先把基層濕潤一下，然后開始噴漿。 2裂縫壓力灌漿修補法主要用于裂縫多且深入結構內部或結構有空隙的修補，按灌漿材料的不同分為二類:(1)水泥灌漿:①.對修補部位裂縫再仔細檢查一遍，以便確定修補數量、范圍、鉆孔孔眼位置及漿液數量;②.鉆孔時，不得順裂縫鉆孔，(指墩臺部分)，孔眼開好須進行清孔，用大氣泵吹干;③.漿液灌人砌體或混凝土中時，灌漿前應把裂縫和孔隙塞好，進行止漿或堵漏處理。 (2)化學灌漿:主要是防滲止水和加固補強，其施工要求:①.裂縫的檢查及清理;②.鉆眼埋嘴;③.嵌縫止漿。 封閉嚴密程度是壓漿補強成敗的關鍵，其辦法:可沿縫用人工或風鎬鑿成v型槽，寬度5~10cm，深3~5cm，并清除槽內松動的混凝土碎屑及粉塵，向槽內塞水泥砂漿。 3表面粘貼修補法它是指用膠粘劑把玻璃布等材料粘貼在裂縫處混凝土上，既封閉裂縫，又提高結構的強度和剛度。 (1)先將混凝土的表面鑿毛，并沖洗干凈，使表面無油污灰塵，若表面不平整，可先用環氧秒漿抹平;(2)粘貼時，先在粘貼面上均勻則一層環氧基液(不能有氣泡產生)，展開、掄直玻璃和放置并抹平使之緊貼在混凝土面上，再用刷子或其他工具在玻璃布上刷一遍，使環氧基液浸透玻璃布溢出，接著又在玻璃布上刷環氧基液;(3)按同樣方法粘貼第二層玻璃布，但上層玻璃應比下層玻璃稍寬1~2cm，以便壓邊。 4橋梁外包混凝土加固法5橋梁鋼板粘貼加固法由于交通量的增加，主梁承載力不足，或縱向主筋出現嚴重的銹蝕，或梁板橋的主梁出現嚴重橫向裂縫，此時，用粘結劑及錨栓將鋼板粘貼錨固在砼結構的受拉區或薄弱部位，使其與結構形成整體，以鋼板代替增設的補強鋼筋，提高橋梁的承載能力與耐久性。 其特點為:(1)不需要破壞被加固的原結構的外形;(2)施工工藝簡單，施工質量易于控制;(3)施工工期短，較經濟，是一種簡便的加固方法;(4)不足之處是粘結劑的質量及耐久性是影響加固效果的主要因素。 6噴錨混凝土加固法它是將錨筋折入待補強部位的結構內，掛設補強鋼筋網，再噴射一定厚度的砼，形成與原結構共同受力的組合結構。 通過高速噴射到已錨固好鋼筋的受噴面上，凝結硬化后形成一種鋼筋砼;砼在高速噴射時，水泥漿與集料的反復連續撞擊使砼密實，~。 近年來，鋼纖維混凝土替代了傳統的掛網噴射砼，為橋梁加固提供了更為方便和簡捷的手段。 摻入鋼纖維后，除了砼的抗拉強度和主要由拉應力控制的抗彎、抗剪和抗扭等強度有明顯的提高外，特別值得指出的是鋼纖維混凝土的摻入大大提高了混凝土的韌性，將脆性的混凝土材料變為具有吸收變形能力的材料。 噴錨砼加固舊橋應遵循以下原則:(1)恒載內力(包括新噴射的混凝土)應按原構件的截面進行計算;(2)活載內力則按加大后的組合截面計算內力;(3)使用極限狀態仍按彈性理論進行內力或應力疊加計算;(4)強度驗算按照噴射截面占原截面的比率;(5)進行加固前，對舊橋的原始情況以及病害原因，對舊橋的基本承載能力作出評估;(6)噴射混凝土與鋼筋的強度等級，要高于原結構的強度等級。 7改變結構受力體系的加固法它是通過改變橋梁結構受力體系，達到提高橋梁的承載能力的目的，以減少控制截面的內力為目的進行加固。 就拱橋加固，通過體系轉換法將單純拱的受力狀態改變為拱梁組合體系受力狀態，即將拱上建筑變為梁式結構，拱梁組合體系受力狀態較單純拱更為均勻。

以上案例展示了裂縫修補技術在不同領域的實際應用，這些技術的應用有效地延長了工程結構的使用壽命，提高了結構的安全性和穩定性。

裂縫修補技術在古建筑保護中的應用

橋梁裂縫修補技術的最新進展

混凝土裂縫修補材料的性能比較

瀝青路面裂縫修補效果評估方法
