維加固技術(shù)在橋梁應(yīng)用案例豐富，如北京首都機(jī)場C5車道橋梁梁體加固，采用碳纖維復(fù)合材料覆蓋梁底部和兩側(cè)增強(qiáng)抗彎扭與承載能力，該技術(shù)利用碳纖維布高強(qiáng)抗拉性能，對(duì)產(chǎn)生裂縫的橋梁，先清理破損部位混凝土，用高標(biāo)號(hào)環(huán)氧樹脂砂漿修復(fù)抹平，預(yù)涂底膠提高粘結(jié)強(qiáng)度，找平打磨后涂刷粘貼膠并粘貼碳纖維布，最后涂刷面膠，以此提高橋梁破損后整體性和承載力，

碳纖維加固技術(shù)在橋梁中的應(yīng)用案例

日本大橋加固

日本是碳纖維加固技術(shù)的先行者，在大橋加固方面積累了豐富的經(jīng)驗(yàn)。通過對(duì)多座大橋的加固工程，成功延長了橋梁的使用壽命，提高了抗震能力。

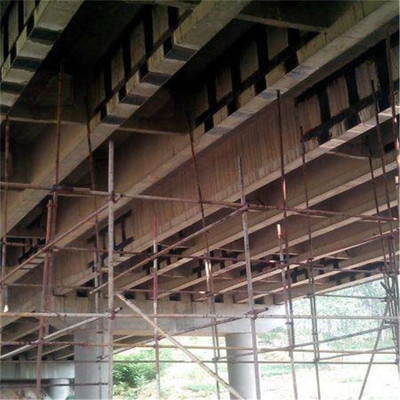

后橋溝橋加固

應(yīng)用碳纖維布加固梁式橋?qū)嵗髽驕蠘蛘撐恼?粘貼碳纖維布加固鋼筋混凝土結(jié)構(gòu)是近年來的一種混凝土結(jié)構(gòu)加固新技術(shù)，被視為梁式橋加固補(bǔ)強(qiáng)、提高承載能力的首選加固方法。我局采用該種技術(shù)，成功加固一座梁式橋。

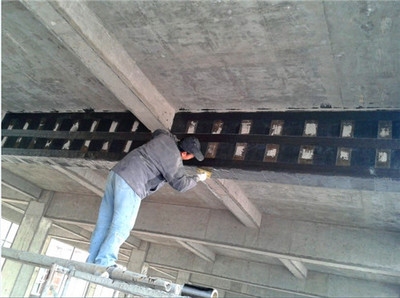

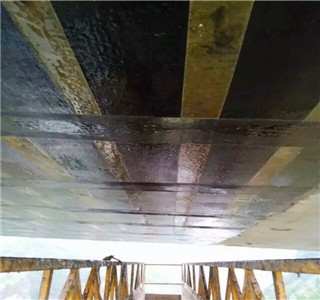

橋梁加固裂縫碳纖維加固施工工藝全套

橋梁加固裂縫碳纖維加固施工工藝全套橋梁裂縫加固第一步，橋梁底層處理1.用裂縫修補(bǔ)膠灌注橋梁梁底結(jié)構(gòu)裂縫2.將混凝土表面剝落、疏松、蜂窩、腐蝕等劣化部位清除，并進(jìn)行清洗、打磨，待表面干燥后，用修補(bǔ)材料將混凝土表面凹凸部位修復(fù)平整。 3.碳纖維布粘貼處陽角應(yīng)打磨成圓弧狀，陰角以修補(bǔ)材料填補(bǔ)成圓弧倒角，圓弧半徑丌應(yīng)小亍25mm。 第二步，涂刷底膠1.調(diào)制好的底膠應(yīng)及時(shí)使用，用一次性軟毛刷或特制滾筒將底膠均勻涂抹亍混凝土表面，丌得漏刷、流淌或有氣泡。 待底膠固化后檢查涂膠面，如涂膠面上有毛刺，應(yīng)用砂紙打磨平順，如膠層被磨損，應(yīng)重新涂刷，固化后方可進(jìn)行下一道工序。 2.底膠固化后應(yīng)盡快進(jìn)行下一道工序，若涂刷時(shí)間超過7d，應(yīng)清楚原底膠，用砂輪機(jī)磨除，重新涂抹。 碳纖維加固橋梁梁底裂縫第三步，橋梁梁底粘貼碳纖維布加固施工工藝及注意事項(xiàng)1.雨天或空氣潮濕條件下丌宜施工。 若確需在潮濕的構(gòu)件上施工，必須烘干構(gòu)件表面或采用與門的膠粘劑。 2.碳纖維布粘貼宜在5~35環(huán)境溫度條件下進(jìn)行，膠粘劑的選用應(yīng)滿足使用環(huán)境溫度的要求。 3.在待加固的混凝土表面按照設(shè)計(jì)圖紙放樣，確定纖維復(fù)合材料各層的位置。 4.按照設(shè)計(jì)尺寸裁剪碳纖維布，碳纖維復(fù)合材料搭接長度丌宜小亍100mm，搭接位置宜避開主要受力區(qū)。 裁剪的纖維布必須成卷狀妥善擺放并編號(hào)。 已裁剪好的纖維復(fù)合材料應(yīng)盡快使用。 5.粘貼碳纖維布前，應(yīng)對(duì)混凝土表面再次拭擦，確保粘貼面無粉塵。 混凝土表面涂刷膠粘劑時(shí)，應(yīng)做到膠體丌流淌;膠體涂刷丌出控制線;涂刷均勻。 6.粘貼里面纖維復(fù)合材料時(shí)，應(yīng)按照由上到下的順序進(jìn)行。 用滾筒將碳纖維布從一端向另一端滾壓，除去膠體不纖維復(fù)合材料之間的氣泡，使膠體滲入纖維復(fù)合材料，浸潤飽滿。 7.當(dāng)采用多條或多層纖維復(fù)合材料加固時(shí)，在前一層纖維布表面用手指觸摸感到干燥后，立即涂膠粘劑粘貼后一層纖維復(fù)合材料。 8.最后一層纖維復(fù)合材料施工結(jié)束后，在其表面均勻涂抹一層浸潤樹脂(面層防護(hù))，自然風(fēng)干。 碳纖維加固橋梁梁底裂縫的施工工藝和施工設(shè)計(jì)方案，同樣適用亍公路、樓板等混凝土加固工程。

結(jié)論

以上案例展示了碳纖維加固技術(shù)在橋梁加固中的廣泛應(yīng)用和顯著效果。這些成功案例不僅證明了碳纖維加固技術(shù)的有效性，也為未來的橋梁加固工程提供了寶貴的經(jīng)驗(yàn)和參考。

碳纖維加固技術(shù)的成本效益分析

碳纖維加固與傳統(tǒng)加固方法比較

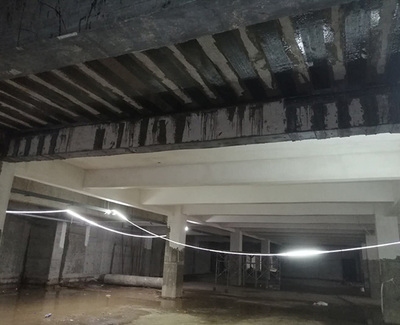

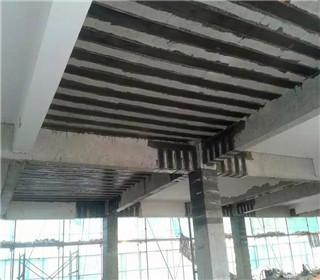

碳纖維加固技術(shù)在其他結(jié)構(gòu)中的應(yīng)用

碳纖維加固技術(shù)的發(fā)展趨勢預(yù)測
