維加固后結構性能檢測方法多樣，材料性能檢測方面，使用電子萬能試驗機等設備對碳纖維布和樹脂基體進行力學性能測試，結構性能檢測上，通過裂縫寬度觀測儀、位移計、應變片等工具監測結構變形，測量裂縫寬度、撓度、殘余變形等參數來評價整體性能。

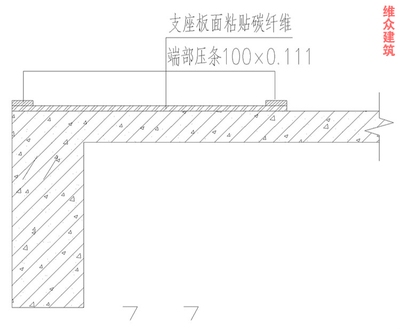

碳纖維加固后結構性能檢測方法

• 現場抽樣正拉強度檢測
  • 現場抽樣進行正拉強度檢測是檢驗碳纖維加固效果的一種方法。通過對加固后的結構進行抽樣，然后測試碳纖維與被加固結構之間的正拉強度。正拉強度合格表明碳纖維與結構之間的粘結性能良好，能夠有效地協同工作，共同承受荷載，從而保證加固后的結構性能達到預期要求。這有助于評估碳纖維加固在結構受力方面的實際效果，確保加固結構在正常使用和承載情況下的安全性和穩定性。
• 檢測界面處理和工序銜接時間間隔
  • 在碳纖維加固過程中，界面處理和工序之間的銜接時間間隔對加固效果有重要影響。檢測界面處理情況可以查看碳纖維粘貼表面是否進行了適當的處理，如是否清潔、干燥、粗糙度是否合適等。合適的界面處理能提高碳纖維與結構之間的粘結力。工序銜接時間間隔如果不符合要求，可能會影響結構膠的性能發揮或者碳纖維的粘貼效果，進而影響加固后結構的整體性能。例如，如果在涂刷結構膠后過早或過晚粘貼碳纖維布，都可能導致粘結效果不佳，從而影響加固結構的承載能力等性能指標。
• 結構膠實驗室檢測
  • 抗拉強度檢測
    • 結構膠的抗拉強度是影響碳纖維加固結構性能的重要因素。將結構膠送往實驗室進行抗拉強度檢測，如果抗拉強度達到設計要求，說明結構膠能夠在碳纖維與被加固結構之間提供足夠的拉力傳遞能力，確保碳纖維在承受拉力時能夠有效地將力傳遞到結構上，從而增強結構的抗拉性能。
  • 抗壓強度檢測
    • 抗壓強度檢測同樣重要。在結構可能承受壓力荷載的情況下，結構膠的抗壓強度合格能保證加固結構在受壓時，碳纖維與結構之間的連接不會因膠的抗壓能力不足而破壞，從而維持加固后結構的整體穩定性。
  • 彈性模量檢測
    • 彈性模量反映了材料在彈性變形階段應力與應變的比值。對結構膠進行彈性模量檢測，如果彈性模量符合要求，有助于確保碳纖維加固后的結構在受力時，碳纖維和結構膠能與被加固結構協同變形，使加固效果達到預期的設計要求。
  • 老化試驗
    • 老化試驗可以模擬結構膠在長期使用過程中受到環境因素（如溫度、濕度、紫外線等）影響的情況。通過老化試驗后結構膠仍能保持良好的性能，說明在加固結構的長期使用過程中，結構膠能夠持續有效地保證碳纖維與結構之間的粘結性能，維持加固后結構的性能穩定性。
• 碳纖維網格加固混凝土梁的相關檢測（針對特定碳纖維網格加固情況）
  • 抗折強度檢測（以碳纖維網格加固混凝土梁為例）
    • 試驗材料準備：裁切所需規格（如長×寬為160mm×40mm的碳纖維網格備用），將聚合物砂漿的原材料按照設計的水灰比（如15.5%）進行充分攪拌備用。這一步驟確保了試驗材料的規格和配比符合要求，為后續制作檢測試樣提供了合格的材料基礎。
    • 試樣模具準備：取規格（如長×寬×高為160mm×40mm×40mm）的試樣制備所需模具，將模具內表面均勻涂抹一層脫模劑（如凡士林）。合適的模具規格和脫模劑的使用方便后續試樣的制作和脫模，有助于保證試樣的質量和完整性。
    • 制備試樣：將模具固定于震動設備內，先向模具內平鋪備用的聚合物砂漿形成15mm厚的第一層砂漿，啟動震動設備使砂漿均勻分布，關閉設備后平鋪裁剪好的碳纖維網格，再繼續平鋪聚合物砂漿形成10mm厚的第二層砂漿，再次啟動震動設備震平砂漿表面，完成試樣制備。這一過程中各層材料的鋪設厚度和操作順序都經過精心設計，保證了碳纖維網格在試樣中的合理布置，以便準確檢測加固效果。
    • 試樣養護：將盛有試樣的模具放在養護室養護24小時后脫模，取出試樣后先在水中養護7天，再進行21天的干燥養護。合理的養護過程能使試樣達到預期的強度發展，確保檢測結果能夠真實反映加固后結構的性能。
    • 抗折強度檢測：利用萬能試驗機測試試樣的抗折強度并記錄結果。通過抗折強度的檢測，可以直觀地了解碳纖維網格加固混凝土梁后的結構抗折性能提升情況，從而評估加固對結構性能的影響。
• 無損檢測技術（加固施工后的驗收檢測）

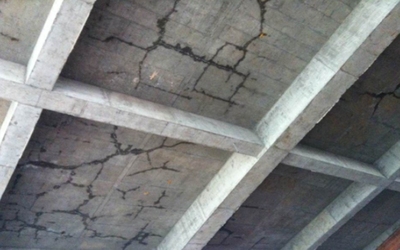

  • 在碳纖維加固施工完成后，可以采用無損檢測技術對加固部位進行檢測和評估。無損檢測技術不會對加固后的結構造成破壞，能夠有效地檢測加固結構內部的缺陷、碳纖維與結構的粘結情況等。例如，通過超聲檢測可以檢測碳纖維與結構之間的粘結是否密實，有無空鼓等缺陷；通過雷達檢測等技術可以查看加固結構內部碳纖維的分布情況等，確保加固效果的安全性和可靠性。

碳纖維加固效果評價標準

碳纖維加固后耐久性研究

碳纖維與混凝土結合性能

碳纖維加固成本效益分析
