碳纖維加固圖紙尺寸標注技巧

碳纖維加固圖紙的尺寸標注是確保加固工程質量和效率的關鍵環節。以下是根據搜索結果總結的一些標注技巧：

1. 理解標注類型

在碳纖維加固圖紙中，尺寸標注是最常見的，它用于記錄零件的大小，并直接與制造工藝相關聯。尺寸標注可以確定部件在生產過程中的大小、形狀和位置。例如，在碳纖維加固中，會標注碳纖維布的長度、寬度等尺寸信息。

2. 幾何符號標注

幾何符號標注用于表示工件或構件之間的幾何關系。例如，可能會有一些注釋顯示硬件件的角度或平面，這對于確定幾何形狀非常有用。在碳纖維加固工程中，如果有特殊形狀的構件需要加固，幾何符號標注能夠明確構件之間的角度關系等信息，方便施工人員準確施工。

3. 表面標注

表面標注用于記錄生產部件表面的特征，如光潔度、粗糙度和平整度等。在碳纖維加固過程中，若加固的構件表面有特殊要求，表面標注可以指導施工人員對構件表面進行相應處理，以確保碳纖維布與構件表面能有效粘貼。

4. 部件編號和名稱

每個圖紙上通常都會有部件名稱和編號，以便在生產和安裝過程中進行識別。這個標注對于糾正錯誤非常有用，并且可以確保所有的零件都在正確的位置。例如在加固框架梁的圖紙中，可能會有JKL1這樣的部件編號，表示加固框架梁1，施工人員可以根據這個編號準確找到對應的梁進行碳纖維加固工作。

5. 計算公式

一些圖紙上可能會包含計算公式，這些公式是為了更好地描述這個零件的特征和屬性。這可以幫助機器人或其他自動化設備進行生產。在碳纖維加固中，如果需要計算碳纖維布的用量或者加固后結構的承載能力等情況時，計算公式就能發揮作用，施工人員可以根據公式準確施工并保證加固效果。

6. 材質相關標注

材質相關的標注對于圖紙的解釋和實施至關重要。例如碳纖維布本身的材質特性（如采用300g/m2，計算厚度為0.167mm，抗拉強度標值不小于3400MPa，彈性模量不小于210000MPa，伸長率不小于1.4%等）會在圖紙中體現，施工時要選擇符合要求的碳纖維布進行加固，錯誤的材質選擇可能會影響加固效果，帶來嚴重后果。

7. 尺寸和位置信息

圖紙常常記錄各種尺寸和位置信息，這些信息與碳纖維加固過程中的確切位置、尺寸、形狀和數量有關。比如梁底碳纖維布的標注2t-300，表示2層碳布，寬度為300長度為梁凈跨度，這里明確了碳纖維布的層數、寬度以及在梁上的覆蓋長度等位置和尺寸信息，有助于工程師更好地理解構件的設計要求并進行準確施工。

8. 特殊標注解讀

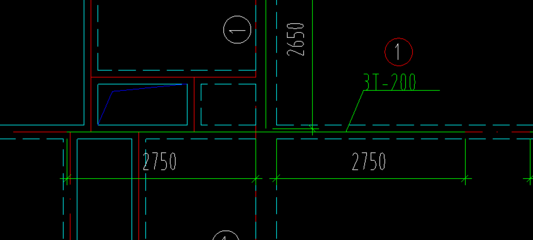

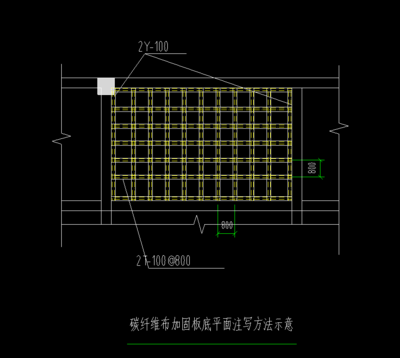

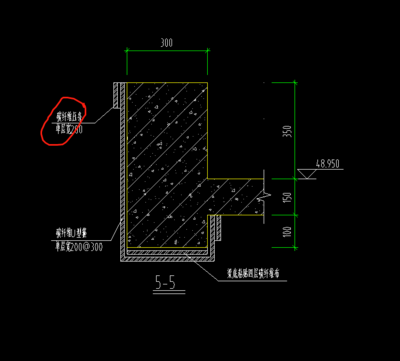

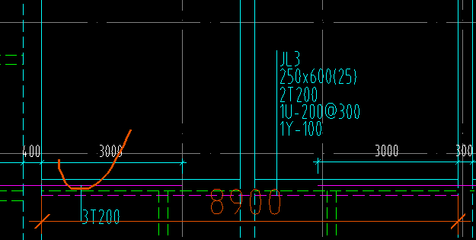

例如2T-200表示梁底粘2層200mm寬的碳纖維布，T表示碳纖維布加固。這里的數字和字母組合清晰地表明了碳纖維布的層數和寬度信息，是碳纖維加固圖紙中常見的標注方式。以1U-200@300（1200）/400為例，表示1層碳纖維布U形箍，寬度200，軸間距在加密區為300，分布長度為1200，非加密區軸線間距為400；如果是1U-200@300則表示1層碳纖維布U形箍，寬度為200，沿梁全長加固，軸線距離為300。這些標注詳細地說明了U形箍在加固結構中的尺寸、間距和分布情況等重要信息。壓條標注明確了壓條的層數、寬度和長度等信息，對于準確進行碳纖維加固施工也非常關鍵。

9. 施工規范和驗收標準

除了圖紙上的標注，了解相關的施工規范和驗收標準也是至關重要的。例如，碳纖維布的粘貼需要按照設計要求的尺寸裁剪，并且在粘貼前需要對碳纖維布進行清潔和涂膠處理。此外，粘貼后的碳纖維布需要進行檢驗，確保其粘結質量和覆蓋面積符合要求。

綜上所述，碳纖維加固圖紙的尺寸標注需要綜合考慮多種因素，包括尺寸、幾何關系、表面特征、部件編號、計算公式、材質特性、位置信息以及施工規范和驗收標準。通過準確的標注，可以確保施工人員能夠準確理解和執行加固工程的設計意圖，從而保證加固質量和工程安全。
