橋梁加固新舊結構銜接技術是保障橋梁安全性和耐久性的關鍵環節，涉及材料、構造與施工工藝的協同優化，該技術核心在于確保新舊混凝土的有效粘結及受力協同，通常采用界面處理、植筋連接、碳纖維加固或外包鋼套等方法，界面鑿毛、涂刷界面劑可增強粘結力；植筋技術通過植入鋼筋實現新舊結構的力學傳遞；碳纖維布粘貼則能提升抗彎抗剪性能，且施工便捷，結構膠灌注、預應力加固等工藝可針對不同損傷類型靈活應用，施工中需嚴格控制新舊材料收縮差異、荷載傳遞路徑及環境適應性，避免剝離或應力集中，現代技術還結合BIM模擬與實時監測，優化銜接方案并評估長期性能，該技術對延長橋梁壽命、降低改造成本具有重要意義，但需根據原結構狀況、加固目標及環境條件選擇針對性方案，確保整體結構的安全可靠。

一、舊橋加固中的新舊結構銜接技術問題

1. 砼澆筑方面
   • 在新舊橋拼接施工時，舊橋混凝土基本趨于穩定，而新橋混凝土?xí)霈F(xiàn)收縮和徐變狀況。徐變是在相關應力穩定不變時，混凝土隨時間延長發生的應變；收縮是混凝土凝結完成后體積的縮小趨勢。這種差異會使整個橋梁應力失衡，導致連接處受應力作用出現裂縫。
2. 不均勻沉降方面
   • 舊橋工程系統整體狀況穩定，基本無沉降影響。但新橋基礎工程在施工完成后會有明顯沉降，需要排除新橋沉降對新舊橋銜接水平高度差異的影響。
3. 負荷標準方面
   • 如果新橋的負荷標準未調整到與舊橋一致，會影響橋梁的結構拼接以及新舊橋受力特性。
4. 橋梁加寬方面
   • 存在拼接技術、施工材料、車流引導等問題。例如在拼接技術上，要保證新舊結構連接穩固；施工材料要匹配新舊結構的要求；車流引導不當可能影響施工進度和新舊結構的穩定性。

二、新舊結構銜接技術對策

1. 針對砼澆筑問題的對策
   • 可以通過優化混凝土配比，減少新橋混凝土的收縮和徐變。同時，在施工過程中，采用合適的養護措施，如控制溫度、濕度等，也有助于減少這種差異帶來的影響。另外，在設計時預留一定的伸縮空間，以應對可能出現的應力變化。
2. 針對不均勻沉降問題的對策
   • 在新橋基礎設計和施工時，要進行詳細的地質勘察，根據地質情況選擇合適的基礎形式和施工方法，如采用樁基礎等增強基礎的穩定性，減少沉降量。同時，在新舊橋銜接處設置可調式的連接裝置，能夠在一定程度上適應沉降差異。
3. 針對負荷標準問題的對策
   • 在施工前對舊橋的負荷承載能力進行精確評估，然后根據評估結果調整新橋的負荷標準。這可能涉及到調整新橋的結構設計，如梁的尺寸、配筋等，確保新舊橋在受力方面能夠協同工作。
4. 針對橋梁加寬問題的對策
   • 在拼接技術上，要嚴格按照相關規范進行操作，保證新舊結構的連接質量。對于施工材料，要選擇質量可靠、性能匹配的材料。在車流引導方面，制定合理的交通管制方案，如設置臨時交通標志、限制車速和車流量等，確保施工期間的交通安全和新舊結構的順利銜接。

三、新興橋梁加固技術中的新舊結構銜接相關情況

1. 鋼板加固技術
   • 當采用鋼板加固舊橋結構時，在新舊結構銜接處，要確保鋼板與舊橋結構的粘結牢固。例如通過合適的粘結劑，將鋼板緊密粘貼在舊橋的受拉緣或薄弱部位，同時與新結構（如果有）也要做好連接設計，使新舊結構能夠協同受力。

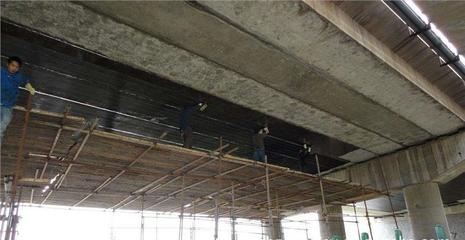

2. 碳纖維加固技術
   • 對于碳纖維加固技術，在粘貼碳纖維增強材料時，要注意新舊結構表面的處理。舊結構表面需要進行清潔、打磨等處理，新結構（如果存在）也要保證其與碳纖維材料的粘結性。并且在設計碳纖維加固方案時，要考慮新舊結構的受力傳遞，使加固后的新舊結構整體受力性能得到提升。
3. 預應力加固技術
   • 預應力加固技術應用時，在新舊結構銜接處，要準確施加預壓力。對于舊結構，要評估其承受預壓力的能力，新結構要根據與舊結構的銜接要求進行預應力的合理分配，確保新舊結構在加固后能夠共同抵抗外荷載，提高橋梁的抗彎剛度和承載能力。

四、舊橋上部結構加固中的新舊結構銜接技術要點

1. 橋面補強層加固法
   • 在梁頂上加鋪鋼筋混凝土層時，要先鑿除舊橋面，使新鋪的鋼筋混凝土層與原有主梁形成整體。這就需要保證新舊混凝土之間的粘結質量，例如采用合適的界面處理劑，保證新舊結構在荷載作用下能夠共同受力，從而增大主梁有效高度、改善橋梁荷載橫向分布能力，提高橋梁的承載能力。
2. 增大構件截面加固法
   • 在梁底面或側面加大尺寸、增配主筋時，新舊鋼筋的連接是關鍵。要保證新配鋼筋與舊結構中的鋼筋有效連接，如采用焊接、機械連接等方式，同時要保證新澆筑混凝土與舊結構混凝土的整體性，以提高梁的有效高度和抗彎強度，從而提高橋梁的承載力。

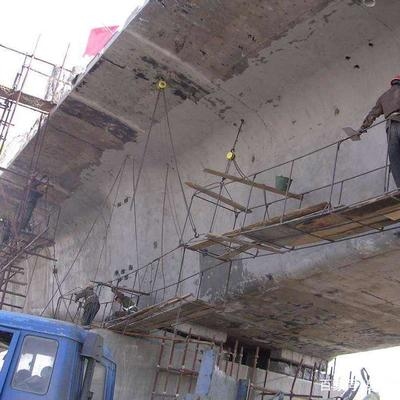

3. 錨噴砼加固法
   • 在已錨固好鋼筋網的受噴面上噴射新砼混合料時，要確保鋼筋網與舊結構的錨固牢固。新噴射的混凝土要與舊結構緊密結合，形成整體的鋼筋混凝土結構，增大橋梁的受力斷面和補強鋼筋，加強結構的整體性，使其能承受更大的外荷載作用。
4. 粘貼鋼板加固法
   • 采用粘結劑及錨栓將鋼板粘貼錨固在混凝土結構的受拉緣或薄弱部位時，鋼板與舊結構的粘結是重點。要保證粘結劑的性能和粘貼工藝，使鋼板與舊結構形成整體，以鋼板代替增設的補強鋼筋，達到提高梁的承載力的目的。同時，如果有新結構與之相連，也要考慮整體的受力傳遞。
5. 增設縱梁加固法
   • 在墩臺地基安全性能好且有足夠承載力的情況下增設新縱梁時，要做好新舊梁之間的橫向連接。例如采用合適的連接構造，保證新舊梁能夠共同受力，使荷載在新增主梁后的橋梁結構中重新分布，減少原有梁中的荷載，提高加固后的橋梁承載力和剛度。當增設的縱梁位于主梁一側或兩側時，還兼有加寬作用，此時更要注重新舊結構的連接穩固性。
6. 拱圈增設套拱加固法
   • 在原主拱圈腹面下增設新拱圈時，新拱圈與原拱圈的貼合是關鍵。要保證新拱圈與原拱圈緊密結合，例如在澆注或錨噴混凝土新拱圈時，要控制施工工藝，使新拱圈能夠與原拱圈協同受力，起到加固的作用。
