砌體裂縫深度檢測是評估建筑結構安全性的重要環節，超聲波檢測技術因其非破壞性、高精度和操作便捷等優勢被廣泛應用，該方法通過發射超聲波信號，利用裂縫界面反射或衍射的聲時差與波速變化，結合公式計算裂縫深度，檢測時需選擇適當頻率的探頭，確保耦合劑充分填充裂縫表面，并通過對比完好與裂縫區域的聲學參數差異提高準確性，研究表明，超聲波檢測對淺層裂縫（深度＜100mm）誤差可控制在5%以內，但對深層或復雜走向裂縫需配合鉆孔驗證，實際應用中需考慮砌體材料均質性、環境噪聲及操作規范性等因素的影響，必要時采用多次測量取均值或結合紅外熱像儀等輔助手段，該技術為砌體結構病害診斷和維修加固提供了可靠依據，但需嚴格遵循《砌體工程現場檢測技術標準》等相關規范要求。

一、超聲波檢測砌體裂縫深度的原理

超聲波在砌體結構中傳播時，聲學參數（如聲時、波幅等）會因砌體的內部狀況而發生變化。當砌體存在裂縫時，與相對完整的砌體相比，聲學參數的變化更為明顯。在相對完整的砌體中，超聲波傳播的各聲學參數較為穩定；而在有裂縫的區域，由于裂縫的存在會干擾超聲波的傳播，如產生反射、折射等現象，使得聲時可能延長、波幅可能降低等。通過對比有裂縫區域和完整砌體區域的聲學參數，就可以對裂縫深度進行評定。

二、超聲波檢測砌體裂縫深度的方法

• 單面平測法
  • 適用情況：適用于只有一個表面可供超聲波檢測的砌體結構。
  • 局限性：由于單面平測時聲波能量傳播距離有限，這種方法只適合檢測深度低于500mm的裂縫。
• 雙面斜測法
  • 特點：方法較為直觀，檢測結果可靠。
  • 適用構件：適合于具有兩個互相平行表面的砌體構件。
• 鉆孔對測法
  • 適用條件：當裂縫深度估計超過500mm，且被測砌體構件裂縫兩側允許鉆孔時適用，多應用于大體積砌體裂縫檢測。其原理是基于混凝土結構產生裂縫時，表面寬，越深入越窄直至閉合消失，裂縫不會將兩側混凝土全部隔開，總有部分被砂粒等固體物質連通。超聲波傳播時，一部分通過連通點穿過裂縫到達接收換能器，另一部分被空氣反射，隨著裂縫寬度變窄，接收到的能量相對穩定，從而通過能量的變化判斷裂縫的深度。

三、超聲波檢測砌體裂縫深度的試驗準備

1. 觀察裂縫特征

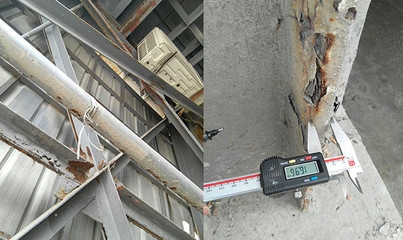

   • 對砌體裂縫的走向及寬度進行觀察，選取裂縫最寬且便于操作的點作為試驗測點。

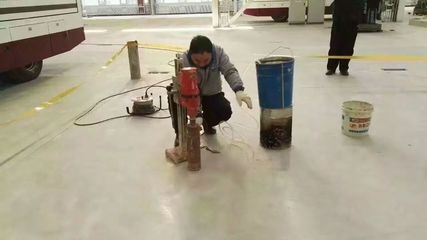

2. 鉆孔操作（針對鉆孔對測法）
   • 以選定的測點為中心，在裂縫兩側位置鉆兩個平行的孔，鉆好孔后，清除孔內沉渣，將孔內灌滿清水，孔與水平面角度呈一定度數（例如在丹江口大壩檢測案例中為7°）。

四、超聲波檢測砌體裂縫深度的試驗過程

1. 儀器準備
   • 將各聲測管灌滿清水，把換能器放入孔中，注意使換能器位于同一高程，對儀器參數進行設置。
2. 數據采集
   • 開始進行采樣，注意換能器應同步提升，直至換能器提升至孔口，完成剖面測試，采集不同深度時的聲時、波幅等數據。

五、數據處理與成果分析

1. 繪制曲線
   • 根據采集到的數據繪制聲時 - 深度曲線、波幅 - 深度曲線等，例如在對丹江口大壩裂縫檢測中，通過分析這些曲線來判斷裂縫深度。
2. 判定裂縫深度
   • 如對某裂縫從孔口開始，隨著深度逐步增加，觀察超聲波聲幅變化趨勢，當換能器位于某一位置往下延伸時，聲幅趨于較為穩定狀態，此位置即為裂縫深度臨界點，再對孔斜進行修正，由此判定裂縫深度。

六、超聲波檢測砌體裂縫深度的意義

• 結構安全性評估
  • 通過精確檢測砌體結構裂縫深度，可以準確判斷該裂縫對結構整體穩定性和承載力的影響程度，從而采取必要的加固或維修措施，預防因裂縫導致的結構承載能力下降等安全問題。
• 災害預防
  • 有助于預測潛在的安全風險，例如地震、沉降或其他荷載引起的破壞可能性，提前采取防范措施，減少安全事故的發生。
• 維護策略優化
  • 了解裂縫發展趨勢及其深度，可為制定合理的建筑維護與更新改造計劃提供依據，提高維護工作的針對性和效率。
