碳纖維材料因其高強度、輕質和耐腐蝕等優異性能，廣泛應用于航空航天、汽車制造和體育器材等領域，隨著碳纖維制品使用量的增加，其回收利用問題日益凸顯，碳纖維回收技術主要包括機械回收、熱解回收和化學回收三種方法，機械回收通過粉碎廢棄材料實現再利用，但會降低纖維性能；熱解回收通過高溫分解樹脂基體，保留纖維結構，但能耗較高；化學回收利用溶劑溶解樹脂，可較好保持纖維性能，但成本和技術門檻較高，盡管這些技術已取得一定進展，但仍面臨回收效率低、成本高和二次污染等挑戰，缺乏統一的回收標準和產業鏈協同機制也制約了碳纖維回收的規模化發展，需進一步優化回收工藝、降低成本，并推動政策支持和市場機制完善，以實現碳纖維材料的可持續循環利用。

碳纖維材料的回收利用現狀

碳纖維復合材料的回收方法

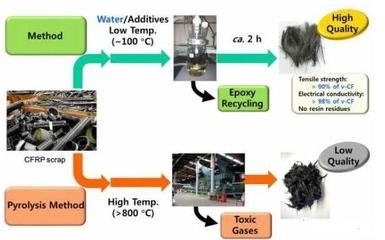

碳纖維復合材料的回收是一個復雜的過程，涉及多種技術和方法。目前，主要的回收方法包括高溫熱解法、流化床熱分解法和超/亞臨界流體法。

高溫熱解法

高溫熱解法是目前唯一已經實現商業化運營的碳纖維增強復合材料的回收方法。這種工藝是在高溫下使復合材料進行降解，以得到表面干凈的碳纖維，同時還可以回收部分有機液體燃料。例如，英國的MilledCarbonFiberLtd.利用一套長達37m的熱分解設備，每年大約可處理2000t的廢棄碳纖維復合材料，所生產的再生碳纖維的產量為1200t。

流化床熱分解法

流化床熱分解法是一種采用高溫的空氣熱流對碳纖維復合材料進行高溫熱分解的方法。這種方法特別適用于那些含有其他混合物及污染物碳纖維復合材料報廢零部件的回收和利用。研究表明，雖然用流化床分解法回收可得到比較干凈的碳纖維，但由于這種工藝受高溫、砂粒磨損等影響，導致了碳纖維長度變短和碳纖維力學性能下降。

超/亞臨界流體法

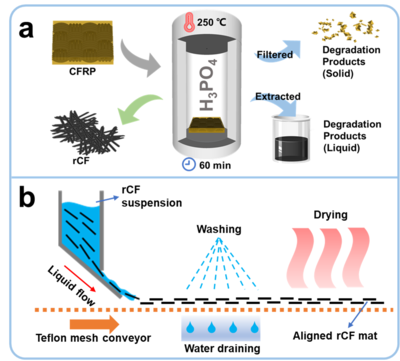

超/亞臨界流體法利用超/亞臨界液體的特性，利用它們具有對于高分子材料的獨特溶解性能來分解碳纖維復合材料。這種方法在期待能最大限度地保留碳纖維的原始性能的前提下，獲得到干凈的碳纖維。例如，PineroHemanzR等研究了在超臨界水中碳纖維增強環氧樹脂復合材料的分解過程，試驗表明，在673K、28MPa下經30min反應，環氧樹脂的分解率為79.3%，所得到的碳纖維的拉伸強度能夠保持為原始纖維的90%~98%。

碳纖維回收廢氣處理

在碳纖維生產過程中會產生揮發性有機化合物(VOCs)等有害氣體，對環境造成污染。因此，廢氣處理在碳纖維生產過程中顯得尤為重要。以下是幾種常見的碳纖維回收廢氣處理方法：

吸附法

利用活性炭纖維的高比表面積和多孔結構，可以有效吸附廢氣中的有害物質。這種方法適用于處理組分相對單一、沸點在50℃~200℃、非水溶性、中等濃度的有機廢氣。

催化燃燒法(RTO)

通過高溫催化氧化將有機物轉化為無害的二氧化碳和水。這種方法適用于處理有機廢氣，能夠實現高效凈化。

燃燒法

通過燃料助燃的方式將廢氣中的有機物燃燒掉，適用于處理碳纖維工業尾氣。這種方法需要催化劑，因此建議開展專題研究，以提高處理效果。

減少廢料踐行環保

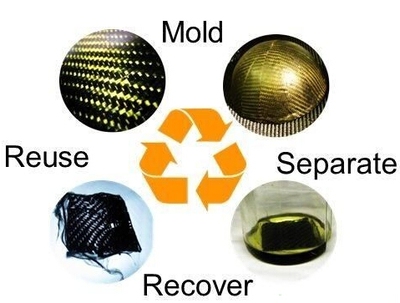

為了減少廢料并踐行環保，研究團隊找到了回收碳纖維的簡易方法。他們將一小片采用熱固性環氧基樹脂定型的碳纖維材料浸泡在酒精中，就可以緩慢溶解固定碳纖維的環氧基樹脂。完成該過程后，纖維和環氧樹脂可以輕松分離，并用于其它目的。

變廢為寶的碳纖維綠色回收技術

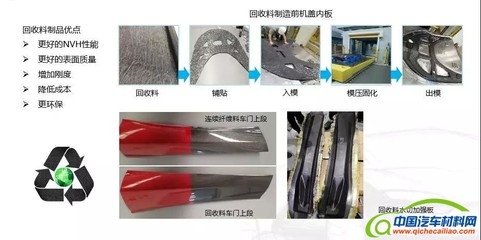

近年來，隨著碳纖維產業的快速發展，碳纖維復合材料應用量不斷增加，生產過程中產生的廢料也越來越多。業內專家指出，碳纖維產業鏈的各個環節都會產生廢棄物，僅生產制造過程中的報廢率就高達30%～50%。由于碳纖維復合材料在自然條件下不能降解，大量的廢品和廢料只能進行填埋。據統計，僅2018年全球碳纖維使用量就達到9.26萬噸，其中，報廢量為3.03萬噸。這樣不僅會對環境造成污染，也是對資源的極大浪費。近日，有關研究人員通過一種物理回收利用技術，實現了對制造過程中多余碳纖維增強塑料的回收再利用。他們在500攝氏度左右的高溫下對這些報廢碳纖維增強塑料進行加熱，提取出碳纖維，然后將其與另一種塑料混合，可生成一種新的碳纖維增強塑料，質量更輕且更加強韌。

總之，碳纖維材料的回收利用是一個充滿挑戰但也充滿希望的過程。隨著技術的不斷進步和環保意識的提高，相信未來會有更多的碳纖維廢料得到有效利用，減少對環境的影響。

碳纖維回收技術的最新進展

碳纖維回收成本效益分析

碳纖維回收對環境的影響

碳纖維回收政策法規解讀
