太陽能光伏系統安裝指南詳細介紹了從選址到并網的完整流程，旨在幫助用戶高效、安全地完成光伏發電系統的部署，指南首先強調選址評估的重要性，包括屋頂結構承重、日照時長（建議年均不低于1,200小時）及周邊無遮擋等關鍵指標，組件選擇部分對比了單晶硅（效率18%-22%）與多晶硅（15%-18%）的優劣，并推薦根據預算和空間需求匹配逆變器容量（通常為組件總功率的80%-120%），安裝環節重點規范了支架傾角設計（緯度±5°優化采光）、防雷接地電阻（≤10Ω）及線纜防水處理等安全細節，同時提醒遵守當地建筑規范，系統調試階段需通過IV曲線測試驗證組件性能，并網前需取得電力部門驗收，指南建議定期清洗光伏板（每年2-4次）、檢查連接件松緊度，并監控發電量波動（異常下降超15%需檢修），以保障25年以上的使用壽命，全文通過分步圖解和參數表格，為家庭及商業用戶提供實用技術參考。

一、安裝前的準備工作

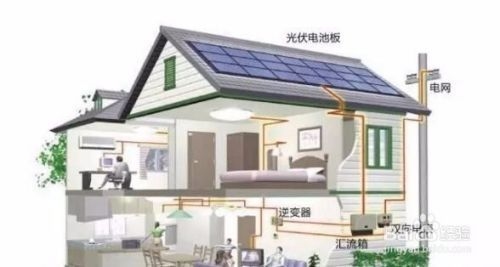

• 了解基礎知識：太陽能光伏系統由太陽能電池板（太陽能板）、逆變器、電池儲存系統和電網連接組成。了解這些組件的作用至關重要。
• 選址分析：
  • 選擇光照充足、無遮擋的場地進行安裝，考慮避開陰影區域，如建筑物、樹木等遮擋物。
  • 若在屋頂安裝，需評估屋頂的日照情況，包括一天中不同時段的日照方向和時長等，計算所需電池板數量和總功率，確保有足夠的空間和適當的傾斜角度以最大化接收陽光。
• 設計方案：
  • 根據場地實際情況，設計合理的光伏系統布局方案，包括確定組件類型、數量、傾角等參數。
  • 對于家庭安裝，如果靠近南方，光伏板安裝方向最好是正南，角度可根據緯度調整。比如緯度在0到25度，仰角可以設置在25度左右；如果緯度達到了26 - 40度之間，在25度的基礎上再增加5度或者10度。
• 材料準備：

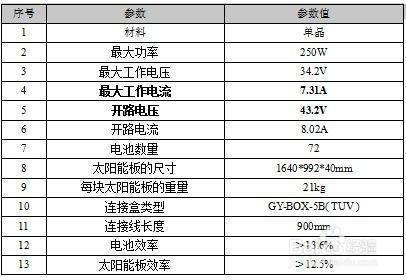

  • 太陽能電池板：選擇高效、耐用的面板，注意其功率等級、效率和適用的氣候條件。

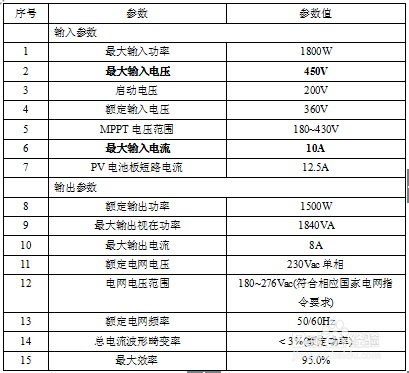

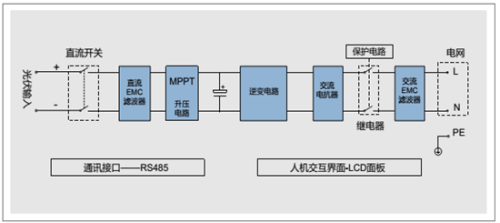

  • 逆變器：負責將直流電轉換為交流電，確保電網兼容性。選擇時需考慮其功率、效率、穩定性等因素，以及與光伏組件的匹配性。
  • 電池儲存（如需備用電源）：考慮購買適合的電池系統。
  • 安裝附件：如支架、電纜（應選擇符合標準的電纜）、接線盒等輔助器材，支架要確保穩固、平整。
• 施工隊伍：組建專業的施工隊伍，確保安裝質量。

二、安裝步驟

1. 基礎施工（若有需要）：根據設計方案，進行基礎施工，包括挖掘、混凝土澆筑等工作。
2. 支架安裝：
   • 固定電池板的支架，確保穩固且符合安全標準。安裝光伏組件支架時，要確保支架穩固、平整。
3. 組件安裝：
   • 將光伏組件固定在支架上，確保組件間的接線正確無誤。安裝之前，首先需要弄清光伏板的正負極，要進行串聯，千萬不能夠弄錯，要不然會導致充不進電，嚴重的情況還會燒壞電池板，使用壽命大為縮短，甚至還會出現爆炸的危險。

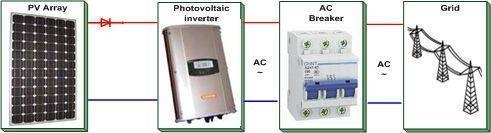

4. 接線與配電：
   • 將光伏組件的直流電通過電纜接入逆變器，將直流電轉換為交流電后接入配電系統。在布置導線時，盡量選擇絕緣性的銅導線，而且顏色最好不一樣，這樣有利于安裝，將電線安裝到位，接頭之處需要用絕緣膠布進行包裹。
5. 安裝逆變器：
   • 將其放置在易于訪問的位置，并連接電池板和電網。如果有電池儲存系統，還需連接逆變器和電池，配置充電控制器。
6. 電網連接（如需并網）：
   • 確保所有電力輸出通過漏電保護開關連接到電網，還要確保與電網的兼容性。

三、測試與調試

• 完成安裝后，進行系統測試，確保所有組件正常工作。檢查電壓、電流和功率輸出，確保系統能穩定供電。

四、維護與監控

• 定期清潔電池板，檢查電線連接和系統性能。使用監測設備跟蹤發電效率，及時處理任何問題。
• 定期對系統進行檢查，包括光伏組件、逆變器、電纜等部件的運行情況。
• 如發現系統故障，應及時處理，確保系統正常運行。
• 記錄系統的運行數據，如發電量、運行時間等，以便于分析和優化系統的運行。
