本文通過一個具體的粘鋼加固施工圖案例，分析了該技術的設計要點、施工流程及實際應用效果，案例中，某老舊建筑因承載力不足需進行加固，設計采用粘鋼加固法，通過在梁底和柱側粘貼鋼板提升結構強度，施工圖詳細標注了鋼板規格（如厚度5mm、寬度200mm）、粘貼位置、錨固間距（@300mm）及膠粘劑類型（環氧樹脂結構膠），并強調了基層處理（打磨、除銹、除塵）和防腐措施（防銹漆+防火涂料）的重要性，施工流程包括定位放線、鋼板裁剪、表面處理、涂膠加壓固定及質量驗收等環節，其中加壓固化（壓力0.2-0.3MPa）和養護時間（72小時）為關鍵控制點，案例結果表明，粘鋼加固后結構荷載能力提升35%，且施工周期短、對原建筑干擾小，驗證了該技術在既有建筑改造中的高效性與經濟性，文章總結了施工圖中易忽視的細節（如節點加強處理）及驗收標準（空鼓率≤5%），為類似工程提供參考。

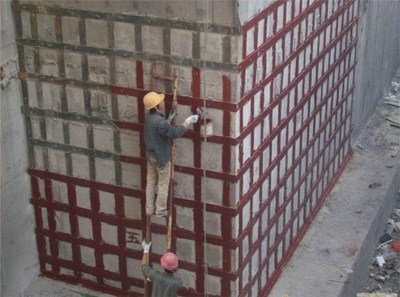

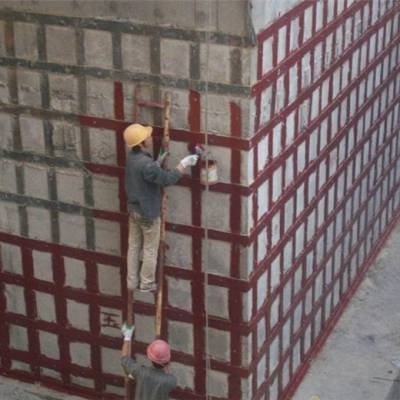

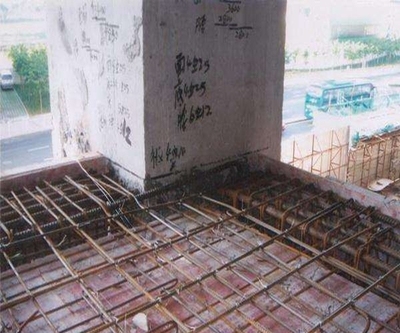

一、柱子的粘鋼加固案例分析

• 加固設計：當柱混凝土強度達不到設計要求，柱子承載力和軸壓比達不到規范要求時，可采用粘鋼加固。將鋼板粘貼到梁底或板底與原柱連成一個整體，這樣不僅提高了柱的承載力，滿足了軸壓比，而且能有效提高混凝土的變形應力，改善柱的延性。

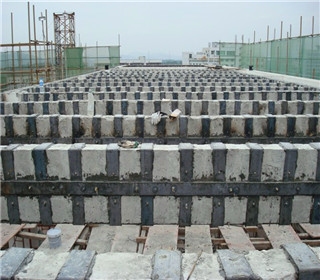

二、梁的粘鋼加固案例分析

• 梁底或梁側加固：梁的加固粘貼采用梁底或梁側的形式。以邊跨邊支座主梁加固為例，按鉸接節點進行加固設計。先在柱上粘貼3mm厚鋼板一塊，再粘貼6mm厚鋼板一塊（尺寸均為600mm×300mm），并用膨脹螺栓穿過鋼板錨入柱內；然后選擇6mm厚等腰直角三角形腋板兩塊焊接在柱子所粘貼鋼板上（腋板尺寸為600mmx600mm），最后在梁端底部粘貼3mm厚鋼板一塊（尺寸為600mm×300mm），使梁端通過鋼板支承于腋板上。
• 中柱兩側主梁加固：對于框架主梁為連續梁，框架柱側面凸出于梁側面且梁上支承著樓板的情況，應在其上部兩側面繞過柱粘貼鋼板，設計鋼板起坡為1:3，鋼板寬度控制在100mm以下。為加強鋼板粘貼效果，在鋼板彎折處設墊板，用錨栓固緊，鋼板與梁柱交角部形成的三角形空隙用環氧砂漿填實。

三、特殊建筑粘鋼加固案例分析

• 人民勝利堂桁架梁加固
  • 工程概況：云南勝利堂建于20世紀40年代，觀眾廳桁架梁下翼緣（受拉構件）有較多裂縫。因建設時期施工條件的限制及使用年限已達60年，裂縫數量增多、寬度增寬，部分超過規范限值。考慮結構安全性，決定對兩根觀眾廳桁架梁及一根折型梁進行粘鋼加固。
  • 加固方法
    • 以原加固設計圖紙為主，現場勘測后進行補充。
    • 對施工現場出現裂縫的地方進行裂縫灌膠處理，防止空氣進入裂縫對原混凝土內鋼筋銹蝕，避免降低鋼筋強度。
    • 所有變截面梁部位及梁柱結合點加固包鋼采用灌注型包鋼進行處理，包鋼鋼板采用10mm鋼板，避免灌膠后施焊。
    • 原設計圖中桁架梁及折形梁非節點部分采用濕法粘鋼進行。
    • 所有梁柱結合點包鋼鋼板邊緣采用化學螺栓錨固。
