鋼結構屋頂施工流程

珠海加固設計公司05-052.23 K閱讀0評論

鋼結構屋頂施工流程主要包括以下步驟：，，1. 設計階段：需要對鋼結構屋頂進行詳細的設計和規劃。這包括確定屋頂的形狀、大小和材料選擇，以及確定所需的支撐結構和連接方式。，，2. 材料準備：根據設計要求，選擇合適的鋼材和相關輔助材料，如螺栓、螺母、墊圈等。確保所有材料符合相關標準和規定。，，3. 基礎施工：在鋼結構屋頂安裝之前，需要進行基礎施工。這包括清理地基、澆筑混凝土或鋪設其他基礎材料，以確保鋼結構能夠牢固地固定在地面上。，，4. 安裝鋼結構：按照設計的圖紙和技術要求，開始安裝鋼結構。這包括將鋼梁、鋼柱等構件組裝在一起，并使用螺栓和其他連接方式將其固定在基礎上。，，5. 焊接和連接：在鋼結構安裝完成后，需要進行焊接和連接工作。這包括對鋼結構之間的連接點進行焊接，以及對鋼結構與基礎之間的連接進行加固。，，6. 屋面防水處理：在鋼結構屋頂安裝完成后，需要進行屋面防水處理。這包括涂刷防水涂料、鋪設防水層等措施，以確保雨水不會滲入鋼結構內部。，，7. 檢查驗收：進行整體檢查和驗收，確保鋼結構屋頂的質量和安全性符合要求。

鋼結構屋頂施工流程

一、施工前準備

熟悉圖紙
- 要全面了解金屬屋面施工圖和土建建筑圖，掌握立面變化的位置、標高、變化特點等，需對照實際施工進行圖紙的全面掌握。
現場準備
- 進行施工前安全、技術交底。
- 組織大型設備（如電焊機、等離子切割機、自帶發電機的便攜式壓型機等）進場并調試、試用。
- 組織施工中需用的檁條、鋼板及施工輔材進場。
安全設施搭設
- 搭設安全操作平臺、材料轉運平臺、安全通道及安全防護欄桿等安全防護措施。

二、測量放線

編制測量計劃
- 對整個工程進行分區、分面，對于工作量較大或較復雜的區段，測量要分類有序地進行。以立面劃分為基礎、以立面變化為界限的原則對測量對象進行分區、分面、分部的計劃測量，然后綜合，全方位進行測量。
確定關鍵層、基準軸線和關鍵點
- 分區后對每個區進行測量，先找到關鍵層，確定基準測量層后確定基準測量線（與土建共同確定基準軸線或復核土建的基準軸線），然后在關鍵層尋找關鍵點（不少于兩個，不一定在基準軸上）。
放線操作
- 從關鍵點開始，先放水平線（用水準儀進行，一般放線采用花藍螺絲收緊），然后吊線（垂線）。風力大于4級時須用光學經緯儀、鉛直激光儀及水準儀。
土建結構測量與數據處理
- 對實際施工的土建結構進行測量，測量時注意多把米尺同時測量要考慮米尺誤差（測量前要對尺）、測量點要統一、測量結果要隨時記錄且清單清楚明了。
- 對測量結果進行整理分類，對照建筑圖尋找誤差得出結果。若誤差大，對需調整的位置提出處理方案，將原始資料整理成冊上報設計室后進行下一道工序。

三、檁條安裝

安裝工藝
- 材料加工準備→集中吊裝→施工平臺→搬運→測量定位→安裝→調整→驗收。
安裝要求
- 嚴格執行現行輕鋼結構安裝規范，安裝焊縫滿足國家標準，安裝時配合測量人員檢驗核實，對存在位移差的檁條、支托板及時調整并將調整處的處理方案報監理備案。
- 避免二次劃傷熱涂漆表面，對劃傷的檁條做相應處理，不讓殘損檁條安裝在屋面上。
- 緊固件使用安裝嚴格執行產品使用說明，對緊固件的充放運輸嚴格執行項目管理部所制定的重要材料充放運輸管理章程。
- 結構上嚴格執行現行冷彎薄壁型鋼結構技術規范GB50018 - 2002，精度嚴格控制在允許范圍內。
檁托與檁條安裝

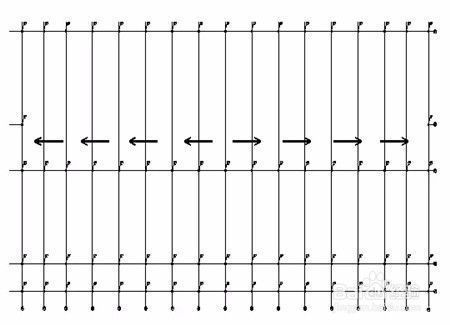

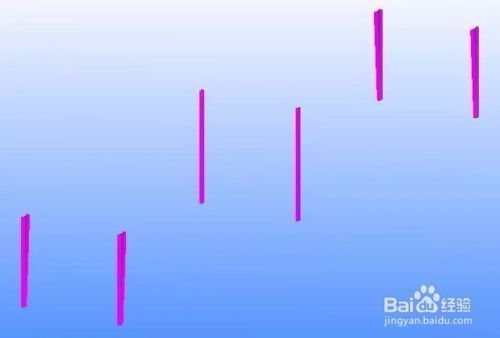

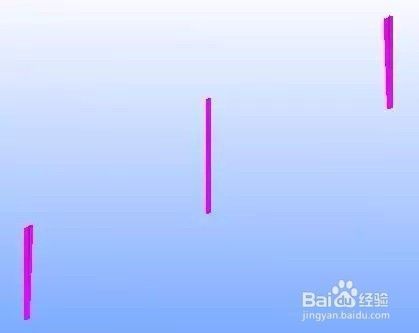

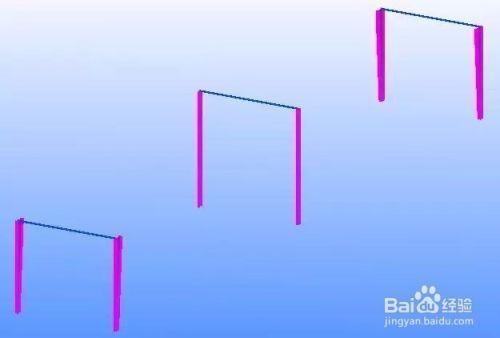

- 檁條平行于鋼結構屋面排水方向，在已安裝好的鋼桁架結構上連接固定（焊接固定）。
- 先用經緯儀在已安裝好的鋼桁架結構上放出檁條定位控制線，根據定位線在原設計的鋼桁架（網架）結構上標記檁托位置，然后將檁托焊接在鋼桁架結構上，安裝檁條并固定在檁托上，用墊塊調整位置，最后用螺栓固定。
- 焊接時采取減小變形的措施，先對稱點焊，檢查檁托角度，合格后再焊接，不合格的校正角度，點焊要牢固（焊條直徑為4mm，焊條型號為E4303）。
- 檁條與桁架頂面的角度應為直角（保證檁條安裝后頂面在屋面剖面的線上，與桁架表面的夾角為90度，正負1度，位置偏差在5mm內）。
- 檁條吊裝：檁條單重小且為線性桿件，綁扎容易，50噸汽車吊裝。不在吊車回轉半徑內的檁條，先用吊車吊到屋面上，放置穩定后由施工人員抬到安裝位置安裝。
