本文呈現了加固設計的性能優化案例，在各類建筑或結構面臨性能提升需求時，加固設計成為關鍵手段，案例中詳細介紹了針對不同情境的加固策略與實施過程，從對原有結構薄弱點的精準分析，到選用合適的加固材料與方法，如碳纖維加固、鋼結構支撐等，每一步都旨在增強結構的穩定性、承載能力與耐久性，通過科學計算與精心設計，在確保安全的前提下，有效提升了結構性能，這些案例展示了加固設計如何根據實際情況靈活運用多種技術，實現性能優化目標，為類似工程提供了寶貴經驗與借鑒，

加固設計的性能優化案例

改擴建項目既有高邊坡加固設計案例

在改擴建項目中，許多既有高邊坡因為比選論證及地質選線對比后選擇單側拼寬而保留。然而，這些高邊坡在既有高速公路上的防護方案和穩定性需要結合規范進行重新評估，以確定是否需要加固。例如，在北方某高速公路工程中，原高邊坡設計認為該段為強中風化高邊坡，采用光面爆破后裸露。運營期間，隨著年限的增長，巖質邊坡進一步風化，出現了碎塊石落石的情況。盡管改擴建后該側邊坡未動，但未結合調查及多年養護情況進行邊坡加固設計，導致改擴建后該側存在較大的落石風險。因此，改擴建項目中未動邊坡的加固設計反而比平行開挖新建高邊坡的設計更為繁雜，需要考慮的因素也更多。尤其是設置了支擋防護的高邊坡，應根據邊坡檢測報告及歷年養護報告進行綜合評估，以確定能保證全壽命周期運營安全的加固方案。

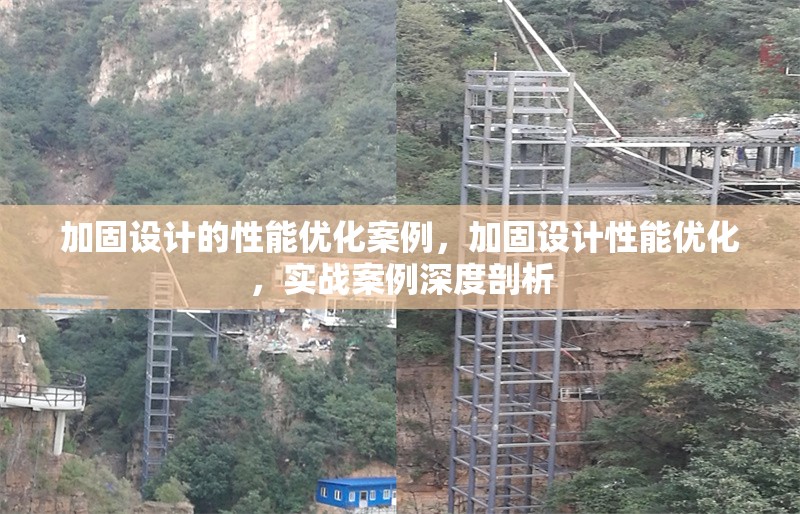

加固設計的性能優化案例，加固設計性能優化，實戰案例深度剖析行業新聞第1張

既有高邊坡情況、加固變形歷史調查

該段高邊坡位于低山丘陵地貌，植被茂盛，本工點右側邊坡為5級坡。根據調查及竣工圖，每級邊坡高10.0m，邊坡平臺寬3.0m，第一級邊坡坡率1:0.5，第二級至第五級邊坡坡率1:0.75，邊坡均設漿砌片石護面墻。第二級、第三級設有4束φ15.2mm預應力錨索四排，水平間距4m，長度20m，錨固段10m，傾角25°，錨索鎖定于地梁上，張拉力為500KN，地梁頂面與護面墻齊平。本工點地層主要為灰巖，含巖溶溶洞水和基巖裂隙水，雨季錨索施工時，大部分鉆孔中有地下水出露，水量較大，一級邊坡常年見有裂隙水出露。根據歷年定檢報告及《高速公路邊坡檢測報告》，并與養護部門進行溝通交底，該高邊坡施工完成后無病害歷史，支護系統及排水系統基本完好，但錨索抽檢4根，2根預應力損失嚴重，1根因自適應變形預應力大于鎖定力。

高邊坡現狀特點分析

本段路線推薦方案為保留該段高邊坡，對左側路基進行拼寬，目前該高邊坡處于基本穩定～穩定狀態，擬對此邊坡進行現狀穩定性分析以確定加固設計方案。綜上，本高邊坡目前的主要特點如下：

高邊坡坡體整體穩定性較好，之前未發現病害歷史，這說明原高邊坡防護方案與設計坡率合理，根據該高邊坡巖土體組成，上部為塊石土，下部為中風化灰巖，潛在滑動面為土巖接觸面，竣工圖設計中也是根據土巖接觸面確定錨索長度，原設計合理。
錨索檢測結果顯示地層的錨固能力均滿足設計要求，這說明錨固段置于穩定地層中，錨固條件較好。分析錨索預應力損失主要有以下幾點：
- 錨頭夾具產生的預應力損失。
- 混凝土收縮及蠕變產生的預應力損失。
- 降雨。

優化措施

根據以上的預應力損失分析，可從以下幾方面進行優化：

材料選型：錨索材料選用目前廣東省廣泛推廣的帶螺紋可調式的低回縮錨具。
格構梁的應用：對于上部破碎的臺階坡體，采用格構錨固提高承壓梁與坡面接觸面積，整體剛度增大，以減少局部壓縮徐變。
壓力分散型錨索：使錨固段剪應力更均勻，改變錨固區域的應力集中，并采用二次注漿。
合理設置錨索間距及超張拉。
增設仰斜式排水孔：改善雨季坡體內部排水環境。

定量評價依據規范

邊坡穩定性要求應滿足《公路路基設計規范》(JTGD30-2015)表3.7.7及《廣東省公路路基邊坡防護及排水設計指南(試行)》對深挖路塹高邊坡的要求，考慮路塹邊坡破壞后的影響區域范圍較大，天然工況下穩定系數應不小于1.30，暴雨工況下穩定系數應不小于1.20。

定量評價分析方法

邊坡穩定性評價遵循以定性分析為基礎，定量計算為手段的原則，根據邊坡類型和可能的破壞形式確定邊坡穩定性計算方法。根據《公路路基設計規范》(JTGD30-2015)并結合高等級公路工程建設經驗，公路邊坡為規則坡形邊坡，可看做二維平面應變問題，本段高邊坡主要破壞形式為上部碎石土沿土巖接觸面發生的折線形滑動破壞，推薦采用不平衡推力法(顯式)進行計算，同時計算剩余下滑力。邊坡穩定性分析工況根據項目特點及邊坡基本特征，共分為2組計算工況。天然工況下的穩定性，考慮天然自重+地下水位的組合，無地下水時考慮天然自重情況下的穩定性。關于典型斷面的選取，該典型斷面與前后斷面相似，并可作為最不利斷面或者可以代表其他斷面。

參數選取

在進行邊坡穩定性定量評價時，需要綜合考慮多個參數，包括巖土體的物理力學性質、水文地質條件、氣候條件等。通過合理的參數選取和分析方法，可以更準確地評估邊坡的穩定性和安全性。

基于可靠性理論的結構補強加固優化設計研究

隨著經濟社會的發展和城市化進程的加快，城市建筑的安全問題越來越受到人們的關注。尤其是一些老舊建筑，由于設計標準不能滿足現代建筑安全要求，且在長期的使用過程中，往往會出現各種各樣的加劇和劣化情況，給安全帶來很大的風險。因此，對舊建筑的結構加固，提高其承載能力和穩定性，顯得尤為必要。傳統的結構加固是根據經驗設計或不斷嘗試來完善的，缺乏系統性和科學性。為了提高加固設計的效率和可靠性，結構工程學引入了可靠性理論，開展結構補強加固優化設計研究。

可靠性設計的目標和方法

可靠性設計是一種新的設計方法，其目標是使工程系統在其整個使用壽命內都能滿足特定的性能指標，而不是只在設計壽命內滿足性能要求。結構可靠性是指在一定的概率分布下，結構不發生破壞的能力。在進行可靠度計算時，必須綜合考慮結構的不確定性和隨機變量的不確定性，較為全面地對結構性能及其漸進狀況進行考慮。需要注意的是，可靠性設計并非是將傳統的結構設計方法盲目轉化為概率設計方法，而是在結構設計的基礎上，通過引入可靠性指標，為結構加固提供科學的參考依據。

結構補強加固優化設計的研究方向

針對老舊建筑結構加固，需要綜合考慮多個因素，包括結構體系、承載能力、使用方式等。對于加固結構體系，有可能引入新的材料和構型來彌補舊結構的缺點。此外，對于承載能力的考慮，可以通過增加相應結構的斷面、強化結構連接或加入新的結構支撐等方式來提高結構的承載能力。在使用方式上，應考慮不同的建筑用途和使用環境，結合老建筑的歷史價值和保留價值，制定相應的加固方案。

施工技術的優化與創新

在加固方案設計中，施工技術的優化與創新顯得尤為重要。傳統的加固方案設計中存在一些施工技術問題，比如施工過程復雜，需要大量的人力和物力資源；施工周期長，加固工程進度緩慢；施工質量不穩定，加固效果無法保證。這些問題產生的原因主要有兩方面：一是傳統的加固方案設計缺乏標準化和規范化，施工過程缺乏系統性和規模性；二是施工人員缺乏專業技能和經驗，無法有效運用現代技術和設備。
