混凝土強度檢測標準規范明確了混凝土強度檢驗評定的方法與要求，適用于工業與民用建筑及一般構筑物，標準規定了混凝土的取樣與試驗方法，包括抗壓強度試驗等力學性能試驗，強度評定分統計法與非統計法，當連續三組試塊強度均達標準值115%以上且標準差小于4MPa時，可采用統計法評定，該標準由城鄉建設環境保護部主編，國家計劃委員會批準，旨在統一檢驗評定方法，促進企業提高管理水平，

一、《混凝土強度檢驗評定標準GB/T50107 - 2010》相關規范

1. 適用范圍
   • 適用于各類混凝土工程的施工、驗收和檢驗評定，旨在規范混凝土強度檢驗評定，保障工程質量和安全。
   • 本標準規定了混凝土強度檢驗評定中所用的術語和符號，便于理解和應用。例如定義了混凝土、齡期、混凝土強度、合格性評定、檢驗批、檢驗期和樣本容量等術語；符號方面，像m、f、cu、fcu，k、fcu，min、Sfcu、σ、λ1、λ2、λ3和λ4等符號被定義。
   • 在基本規定方面，混凝土的強度等級應按立方體抗壓強度標準值劃分，并采用符號C與立方體抗壓強度標準值表示。立方體抗壓強度標準值應為按標準方法制作和養護的邊長為150mm的立方體試件，在28d齡期測得的混凝土抗壓強度總體分布中的一個值，強度低于該值的概率應為5%。
   • 混凝土強度的評定應該按批次進行，每個檢驗批的混凝土應該由強度等級相同、試驗齡期相同、生產工藝條件和配合比基本相同的混凝土組成。對于大批量、連續生產的混凝土強度，應按照本標準第5.1節中規定的統計方法進行評定；對于小批量或零星生產的混凝土強度，應按照本標準第5.2節中規定的非統計方法進行評定。
2. 混凝土的取樣與試驗
   • 取樣
     • 取樣應該根據本標準規定的檢驗評定方法要求制定檢驗批的劃分方案和相應的取樣計劃。混凝土強度試樣應該在混凝土的澆筑地點隨機取樣。
     • 試件的取樣頻率和數量應符合下列規定：
       • 每100盤，但不超過100m3的同配合比混凝土，取樣次數不應少于一次。
       • 每一工作班拌制的同配合比的混凝土不足100盤和100m3時其取樣次數不應少于一次。
       • 當一次連續澆筑同配合比混凝土超過1000m3時，每200m3取樣不應少于一次。
       • 對房屋建筑，每一樓層、同一配合比的混凝土，取樣不應少于一次。
     • 每批混凝土試樣應制作的試件總組數，除滿足本標準第5章規定的混凝土強度評定所必需的組數外，還應留置為檢驗結構或構件施工階段混凝土強度所必需的試件。
   • 試件的制作與養護
     • 每次取樣應至少制作一組標準養護試件。每組三個試件應由同一盤或同一車的混凝土中取樣制作。
     • 檢驗評定混凝土強度用的混凝土試件，其成型方法及標準養護條件應符合現行國家標準《普通混凝土力學性能試驗方法標準》GB/T50081的規定。
     • 采用蒸汽養護的構件，其試件應先隨構件同條件養護，然后應置入標準養護條件下繼續養護，兩段養護時間的總和為設計規定齡期。
   • 試件的試驗
     • 混凝土試件的立方體抗壓強度試驗應該根據現行國家標準《普通混凝土力學性能試驗方法標準》GB/T50081的規定執行。
     • 每組混凝土試件強度代表值的確定，應符合下列規定：
       • 取三個試件強度的算術平均值作為每組試件的強度代表值。
       • 當一組試件中強度的最大值或最小值與中間值之差超過中間值的15%時，取中間值作為該組試件的強度代表值。
       • 當一組試件中強度的最大值和最小值與中間值之差均超過中間值的15%時，該組試件的強度不應作為評定的依據。
3. 混凝土強度的合格評定
   • 明確了混凝土強度合格評定的方法和標準，包括標準差已知方案、標準差未知方案和非統計方法等。
   • 本標準修訂增加了術語和符號，規定了試件取樣頻率，增加了高強混凝土非標準尺寸試件確定折算系數的方法，修改了評定方法中標準差已知方案中的標準差計算公式，修改了評定方法中標準差未知方案的評定條文，修改了評定方法中非統計方法的評定條文。

二、影響混凝土強度等級的相關因素（參考GB/T50107 - 2010及相關知識）

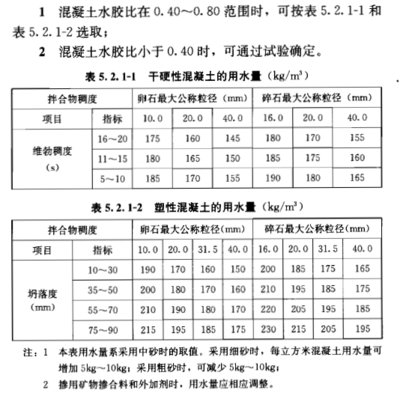

• 水泥等級和水灰比
  • 混凝土抗壓強度與混凝土用水泥的強度成正比，按公式計算，當水灰比相等時，高標號水泥比低標號水泥配制出的混凝土抗壓強度高許多。一般來說，水灰比與混凝土強度成反比，水灰比不變時，用增加水泥用量來提高混凝土強度是錯誤的，此時只能增大混凝土和易性，增大混凝土的收縮和變形。
• 骨料
  • 粗骨料對混凝土強度有一定影響，當石質強度相等時，碎石表面比卵石表面粗糙，它與水泥砂漿的粘結性比卵石強，當水灰比相等或配合比相同時，兩種材料配制的混凝土，碎石的混凝土強度比卵石高。因此一般對混凝土的粗骨料粒徑控制與不同的工程部位相適應；品種對混凝土強度影響程度比粗骨料小，但砂的質量對混凝土質量也有一定的影響，施工中，嚴格控制砂的含泥量在3%以內，因此，砂石質量必須符合混凝土各標號用砂石質量標準的要求。
• 齡期
  • 混凝土強度與齡期有關，例如按照《普通混凝土力學性能試驗方法標準》GB/T50081 - 2002，制作邊長為150mm的立方體在標準養護（溫度20±2、相對濕度在95%以上）條件下，養護至28d齡期，用標準試驗方法測得的極限抗壓強度，稱為混凝土標準立方體抗壓強度。但根據設計規定，也可以采用大于28d齡期的混凝土試件。
• 養護溫度和濕度
  • 混凝土強度只有在溫度、濕度適合條件下才能保證正常發展，應按施工規范的規定予以養護。氣溫高低對混凝土強度發展有一定的影響。例如夏季要防暴曬，充分利用早、晚氣溫高低的時間澆筑混凝土；盡量縮短運輸和澆筑時間，防止暴曬，并增大拌合物出罐時的塌落度；養護時不宜間斷澆水，因為混凝土表面在干燥時溫度升高，在澆水時冷卻，這種冷熱交替作用會使混凝土強度和抗裂性降低。
• 外加劑
  • 混凝土質量又與外加劑的種類、摻入量、摻入方式有密切的關系，它也是影響混凝土強度的重要因素之一。同時，外加劑中的氯離子含量也會影響混凝土強度，如建筑工程中，混凝土中的氯離子（主要來源于外加劑）會與鋼筋發生化學反應，造成鋼筋銹蝕并釋放氣體，最終促使混凝土發生膨脹而出現裂紋，影響混凝土的外觀與強度。GB/T8077 - 2012《混凝土外加劑勻質性試驗方法》中提出兩種檢測氯離子含量的方法：電位滴定法、離子色譜法。

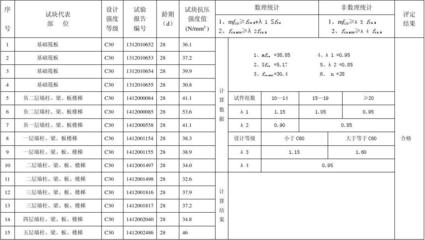

混凝土強度評定的統計方法

混凝土試件取樣頻率規定

混凝土強度影響因素詳解

混凝土養護條件對強度的影響
