維加固設計計算案例中，需依據相關規范精確計算，如在某小型改造工程應用案例中，針對因功能改變引起荷載變化的結構構件加固，先確定設計依據為《碳纖維片材加固混凝土結構技術規程》等，對于混凝土梁，根據其寬度等參數，結合碳纖維布的抗拉強度等性能指標，計算所需碳纖維布面積以滿足強度要求，例如某梁寬度為400mm，通過計算確定碳纖維布粘貼雙層面積等數據，從而確保加固后能有效提高結構的承載力、

碳纖維加固設計計算案例

• 梁的加固計算案例

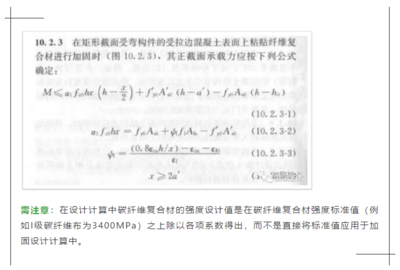

  • 在一個梁的加固設計計算實例中，某梁截面為$b×h = 350mm×650mm$b×h=350mm×650mm，混凝土等級為$C30$C30，原梁配有$As0 = 2900mm2$As0=2900mm2，設計彎矩$Mu = 510Kn·m$Mu=510Kn?m。按原設計計算相關數值后，本設計采取在梁底粘貼$300mm$300mm寬碳纖維布$3$3層（$Acf = 99.9mm2$Acf=99.9mm2）進行加固計算。碳纖維片材厚度折減系數$km = 1 - ncfEcftcf/420000 = 1 - 3×2.3×10×0.111/420000 = 0.818$km=1?ncfEcftcf/420000=1?3×2.3×10×0.111/420000=0.818，取$[εcf]= 0.01$[εcf]=0.01（因為$kmεcfu = 0.017>0.01$kmεcfu=0.017>0.01），根據相關公式計算界限相對高度$ξcfb$ξcfb等數值，然后通過$cbx = fyAs - fy'As' + EcfεcfAcf$cbx=fyAs?fy′As′+EcfεcfAcf等公式計算混凝土受壓區高度$x$x和受拉面上碳纖維片材的拉應變$εcf$εcf，最后根據規范公式$M = fcbx(h0 - x/2)+fy'As'(h0 - a’)+EcfεcfAcf(h - h0)$M=fcbx(h0?x/2)+fy′As′(h0?a’)+EcfεcfAcf(h?h0)計算得出加固后梁的最大彎矩設計值為$524kN·m$524kN?m，比原來提高了$13\%$13%。此案例表明在梁的加固計算中需要考慮梁的原始參數、碳纖維材料特性以及相關規范公式等因素進行計算，以確定加固后的承載能力等關鍵指標。
• 舊橋板梁加固案例中的計算相關
  • 在兩座舊橋板梁加固實例中，加固過程涉及到碳纖維布加固計算方面的內容。利用粘貼碳纖維布來加固板梁時，需要考慮板梁的結構特點、受力情況等因素。雖然文檔未詳細給出具體的計算過程，但提到了在加固設計計算時要遵循一定的規程要求，如《碳纖維片材加固修復混凝土結構技術規程》(CECS146:2003)等，在進行碳纖維加固計算時，需考慮碳纖維材料與混凝土結構之間的相互作用關系、應力應變關系等，確保加固后的板梁能夠滿足設計要求的承載能力、抗剪能力等性能指標。
• 住宅樓預應力混凝土空心板加固
  • 某住宅樓采用冷軋帶肋鋼筋預應力混凝土空心板的加固實例中，加固設計計算可能涉及到碳纖維布加固技術。由于沒有給出詳細的計算過程，但根據碳纖維加固的一般原理，對于這種結構的加固計算需要考慮空心板的預應力情況、原有配筋情況、碳纖維布的粘貼方式和數量等因素對結構受力性能的影響。例如要根據空心板的承載能力需求，計算碳纖維布的用量、粘貼層數等，同時要考慮碳纖維布與混凝土的粘結性能對加固效果的影響，以確保加固后的空心板能夠滿足住宅使用的安全要求。
