施工流程圖是工程項目管理中不可或缺的工具，能夠清晰展示施工步驟與邏輯關系，本文分享了繪制施工流程圖的實用技巧：明確流程圖的用途和目標受眾，確保內容簡潔且針對性強；選用合適的繪制工具（如Visio、CAD或在線工具Lucidchart），并統一符號規范（如矩形代表工序、箭頭表示流向）；第三，遵循“自上而下”或“從左到右”的布局原則，通過顏色區分關鍵節點或責任部門，增強可讀性；第四，注重邏輯嚴謹性，避免交叉線，可通過分層或并行結構優化復雜流程；建議添加圖例說明和版本控制，便于團隊協作與后期調整，文中還強調流程圖應結合現場實際，定期復核更新，以發揮其指導施工、規避風險的核心價值。

施工流程圖繪制技巧分享

施工流程圖是一種重要的工具，用于展示施工項目的不同階段與步驟，確保施工項目依照計劃和規格進行。以下是根據搜索結果總結的一些施工流程圖的繪制技巧：

準備工作

在開始繪制施工流程圖之前，準備工作是至關重要的。這包括明確施工項目的基本信息，如規模、工期、施工內容等。此外，還需要收集相關的施工流程、技術要求和標準文件，以確保流程圖符合行業規范和要求。同時，確定施工流程圖的樣式和格式，包括整體布局、節點形狀、連接線樣式、字體大小等，以及準備合適的繪圖工具。

使用合適的工具

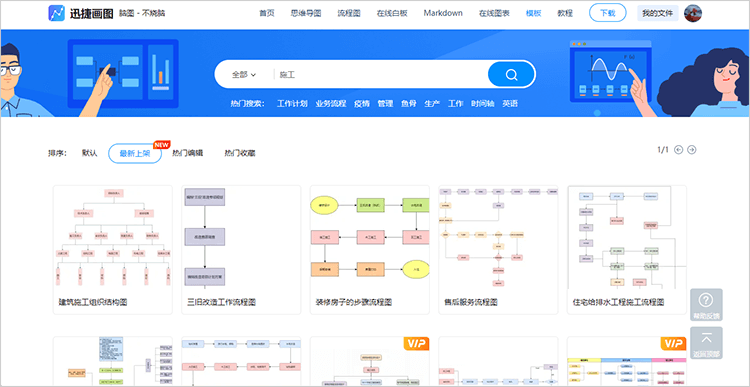

選擇合適的繪圖工具可以大大提高工作效率。迅捷畫圖是一款功能強大、操作簡便的流程圖繪制工具，提供了豐富的模板和符號庫，可以幫助快速創建出美觀實用的施工流程圖。此外，Visio和AutoCAD等軟件也提供了豐富的繪圖功能，可以輕松繪制出高質量的施工流程圖。

繪制步驟

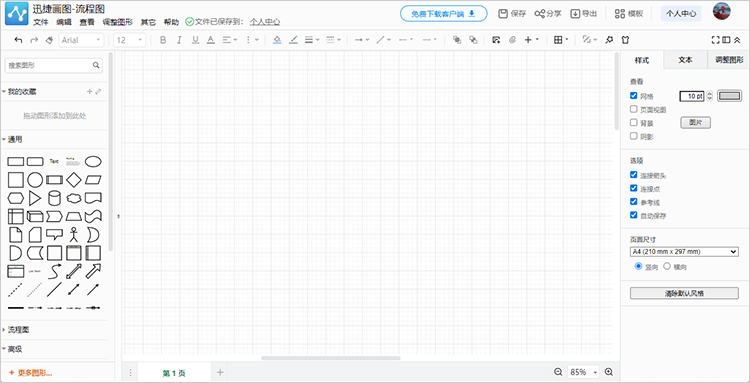

1. 新建文件：打開繪圖軟件，選擇新建文件按鈕，選擇新建流程圖。可以選擇一個空白流程圖作為起點。

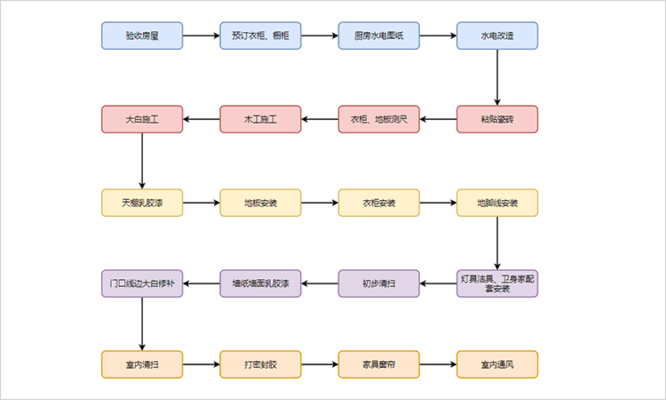

2. 添加節點和連接線：根據施工流程的具體內容，在畫布中添加相應的節點和連接線。確保每個節點都清晰標注了施工環節的名稱或內容。
3. 美化和優化：調整節點的位置、大小、顏色等屬性，使流程圖看起來更加美觀。
4. 保存和導出：完成流程圖的繪制后，可以選擇將其保存為圖片或PDF等格式，以便于在項目中分享和使用。

注意事項

在制作施工流程圖時，需要注意以下幾點：

• 及時更新：隨著施工項目的進行，工作流程和關聯關系可能會發生變化。因此，應及時更新施工流程圖，確保其與實際施工進度保持一致。
• 簡潔明了：避免出現過多的文字和復雜的線條。工作流程應按照施工的先后順序排列，關聯關系應清晰可見。可以使用顏色和符號等方式來標注不同的工作類型和任務狀態，提高圖表的可讀性。
• 共享和交流：應當及時與相關人員共享和交流。通過共享施工流程圖，可以讓每個人清楚地了解項目的進展和工作任務，提高溝通效率和工作效率。

結語

通過上述技巧，您可以更好地組織施工工作，提高施工管理水平。在施工項目中，制作和使用施工流程圖是非常必要的。
