維加固技術在舊橋改造中應用廣泛，具有輕質、高強、耐腐蝕和耐久性強、施工便捷等優點，對結構影響小，其加固原理包括使用預應力碳纖維板產生反彎矩抵消荷載彎矩，抑制裂縫發展和撓曲變形，提升橋梁承載能力和剛度；以及用碳纖維布粘貼加固已開裂橋梁，先清理破損部位混凝土并修復抹平，預涂底膠提高粘結強度，找平打磨后涂刷粘貼膠再貼布，最后刷面膠，該技術能較好恢復舊橋承載性能和結構強度，成本優勢明顯，低于新建同規模橋梁投資的 50%左右，

碳纖維加固在舊橋改造中的應用

碳纖維加固技術概述

碳纖維加固技術是一種新型的加固技術，它具有強度高、自重輕、施工方便快捷等特點。這項技術在橋梁加固過程中被廣泛應用，特別是在舊危橋加固維修方面。碳纖維材料的拉伸強度可達到2400~3400MPa，遠高于普通鋼板的拉伸強度。此外，碳纖維材料的彈性模量分為高模量、高強度和上等模量三種，其中高模量的碳纖維片材彈性模量較高，但伸長率較低。碳纖維材料的重量較輕、化學結構穩定，不易受到各類化學物質的腐蝕，因此具有較好的耐寒性和耐熱性。

碳纖維加固技術的優點

相比于傳統的鋼板加固，碳纖維加固具有以下優點：

1. 施工方便，高效率，不需要使用大型機器即可進行操作。
2. 可以修補混凝土裂縫，增加混凝土結構的使用期限。
3. 在施工中不用破壞原有混凝土結構，只在結構表面進行施工。
4. 成本低廉，且后期維護耗費少。
5. 不會對原有構件的結構進行改變，在形狀和大小上能夠保持和原構件一致。
6. 提高混凝土構件的抗疲勞性。
7. 提高混凝土構件的抗腐蝕性。
8. 提高構建的抗滲透能力和抗沖刷能力。
9. 提高混凝土構建表面的光滑度，利于水流。

碳纖維加固技術的施工方法

碳纖維加固技術的施工方法主要包括以下幾個步驟：

1. 基底處理：根據加固施工的要求，需要對粘貼碳纖維范圍的基底進行處理。將混凝土構件表面的殘缺、破損以及碳化的部位全部清除，同時對外露鋼筋的銹蝕部位進行處理，然后對鑿除、清理、露筋的構件殘缺部位進行修補使其恢復原來的完整度；對裂縫進行修補時，如果裂縫的寬度較小，低于0.2mm，可采用環氧樹脂對其進行涂刷，然后密封。如果裂縫的寬度大于0.2mm，則需要利用環氧樹脂進行灌縫填補；將構件表面突出的部分打磨平，盡量保證修復后的段差平順，采用磨光機將混凝土結構的棱角磨成圓角，圓角的半徑應該大于30mm；對打磨過的構件表面進行沖洗，然后使其干燥到理想狀態。
2. 涂刷底層：對施工底層進行涂刷是為了使涂料滲入到橋體中，強化粘結效果。在混合后，應充分攪拌，使兩者均勻混合。由于涂料比較易固化，因此，在涂料調配完成后，應盡快施工，以避免涂料固化，造成浪費。在涂刷時，應使用滾涂的方式進行均勻涂刷。在涂料硬結固化后，應對涂刷表面進行打磨處理，使表面順滑。
3. 對構件表面進行修補：采用環氧膩子對構件的表面殘缺部位進行修補時，如果構件表面存在坑陷破壞，應該填平至表面平整；將內角的段差、起拱等用環氧膩子填補平順。

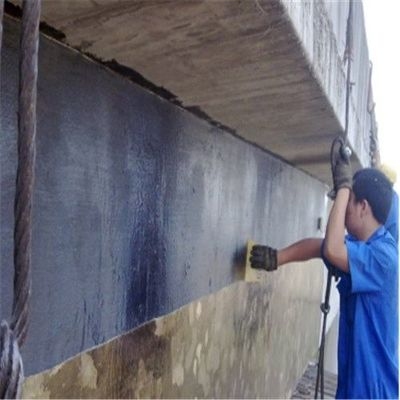

4. 碳纖維布的粘貼：根據施工面的大小對碳纖維布的形狀、尺寸進行設計、裁剪。一般來說，碳纖維布的施工長度應小于2m；在確認自然條件滿足施工要求后，用滾筒在施工表面涂刷膠水。膠水的使用量應依施工表面的平整度來決定，在轉角的位置應多涂一些膠水，膠水涂好后靜置一會，便可將碳纖維布粘貼到施工面上。在粘貼時，碳纖維布的粘貼方向應嚴格按照規程操作，在粘貼時，應用滾刷不斷施加壓力，滾筒的碾壓力度和速度要盡量保持不變，使碳纖維布與膠水充分接觸。此外，在對碳纖維材料進行運輸、裁剪時，應避免將其彎折，在粘貼前用直尺和刀具進行規范裁剪，以避免材料浪費。
5. 養護：碳纖維片粘貼完成以后，需要進行自然養護，養護時間為24小時左右，以碳纖維加固面達到初期固化狀態為標準。在碳纖維加固面固化養護期間不能受到干擾。
6. 涂裝：在樹脂硬結固化后，對橋梁加固的施工表面，可按需要涂耐火涂料或是其他顏色的涂料。

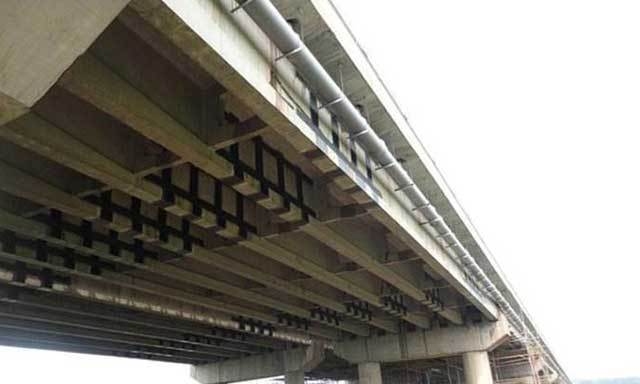

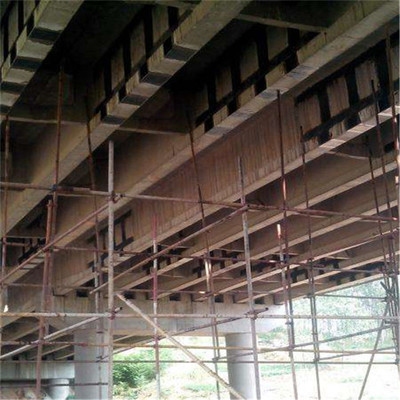

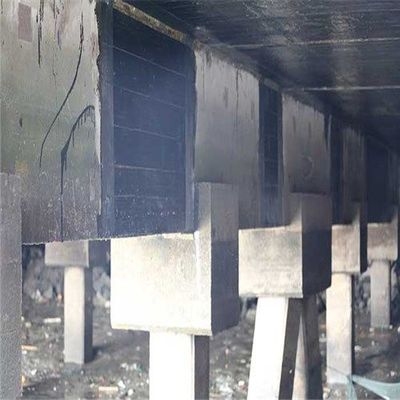

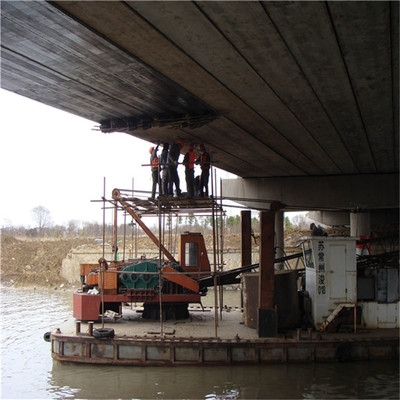

碳纖維加固技術在舊橋改造中的應用案例

碳纖維加固技術在舊橋改造中的應用已經取得了顯著的效果。例如，在貴州遵義市綏陽縣G243線上的某橋梁加固工程中，采用了碳纖維筋增大截面法進行維修處治。該橋始建于2009年12月，由于長時間的高負荷和橋體混凝土效用流失的共同作用，橋體顯現出裂縫的病害。通過使用碳纖維筋加固技術，不僅提高了橋梁的承載能力，還縮短了施工周期，減少了對交通的影響。

綜上所述，碳纖維加固技術在舊橋改造中的應用具有顯著的優勢，它不僅可以提高橋梁的承載能力和穩定性，還能縮短施工周期，減少對交通的影響，具有廣闊的應用前景。

碳纖維加固技術的成本效益分析

碳纖維加固與傳統加固方法對比

碳纖維加固技術在其他領域的應用

舊橋改造中碳纖維加固的創新方法
